東莞厚街陳屋哪有SW鈑金設計培訓

SolidWorks 鈑金設計實戰培訓大綱

一、課程適合

零基礎、想做鈑金展開、拆圖、下料、機柜/機箱/五金件設計的學員
目標：獨立出圖、展開、算料、符合工廠加工標準
二、課時建議

10次課 / 20～24課時（線上/線下通用）

三、詳細大綱

第1課：SW鈑金基礎與界面

- SolidWorks 鈑金模塊介紹與優勢
- 鈑金環境設置、模板、單位、材質
- 鈑金基本概念：壁厚、折彎、K因子、折彎扣除、展開
- 草圖基礎復習：約束、標注、常用技巧

第2課：鈑金基礎特征

- 基體法蘭/薄片
- 邊線法蘭、斜接法蘭
- 折彎、折疊、展開
- 實戰：簡單鈑金件建模

第3課：鈑金成型工具與邊角處理

- 成型工具：百葉窗、凹槽、肋、孔
- 邊角處理：倒角、圓角、閉合角
- 斷裂邊角、切口、撕裂
- 實戰：機箱面板、支架

第4課：鈑金高級特征

- 掃描法蘭、放樣折彎
- 轉折、交叉折彎、斜接
- 鈑金陣列、鏡像、庫特征
- 復雜異形鈑金建模

第5課：鈑金展開與下料計算

- 展開圖原理：K因子、折彎系數設置
- 平展模式、導出DXF/DWG
- 展開尺寸核對、防錯方法
- 工廠常用展開標準講解

第6課：鈑金結構設計

- 折彎順序設計
- 加強筋、散熱孔、安裝孔
- 抽芽、沉孔、翻邊孔
- 避免加工錯誤的結構規范

第7課：裝配體中的鈑金設計

- 多鈑金件裝配
- 配合、干涉檢查
- 自頂向下設計鈑金
- 機柜/箱體整體設計思路

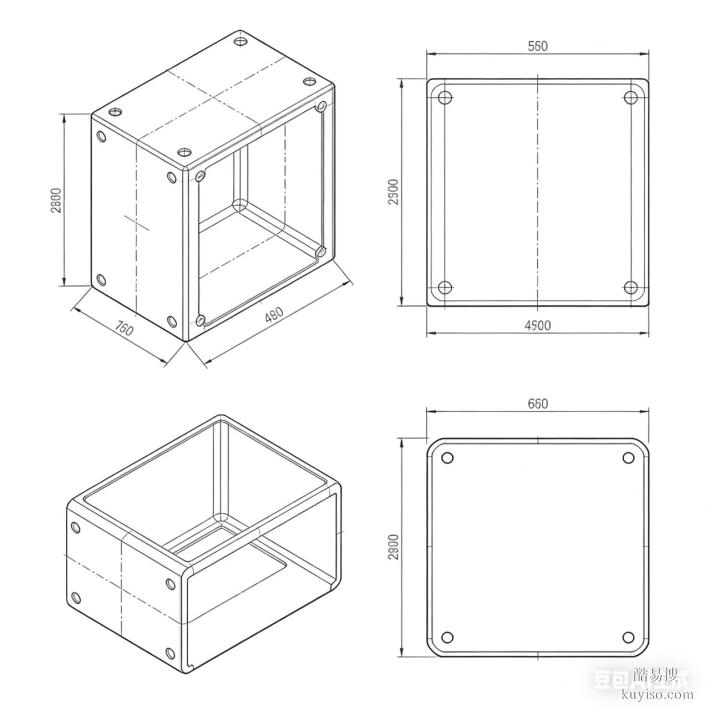

第8課：工程圖與出圖規范

- 鈑金工程圖創建
- 展開圖+三視圖同時出圖
- 尺寸、折彎注釋、技術要求
- 批量導出PDF、DXF給車間

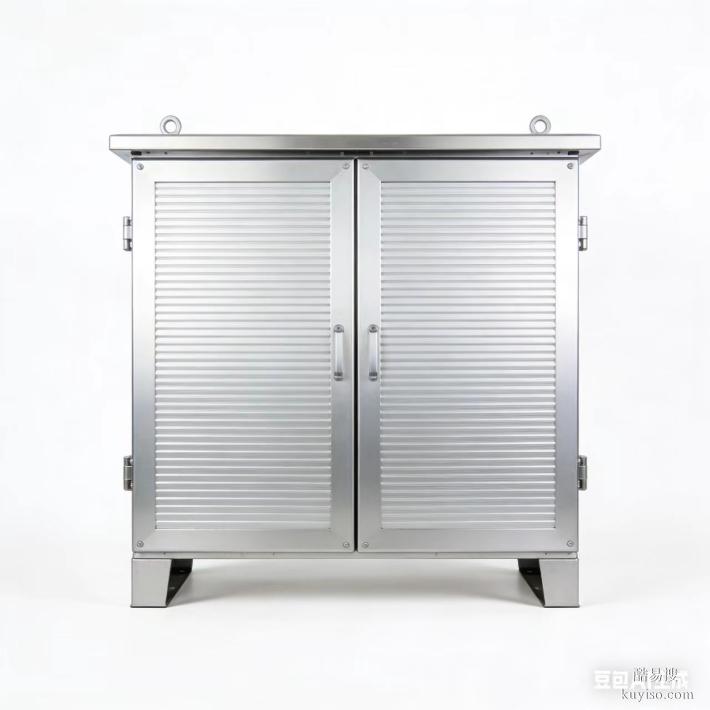

第9課：綜合案例1：電控箱/機柜鈑金

- 整體結構拆分
- 門板、側板、頂板、背板設計
- 鉸鏈、安裝板、加強結構
- 全套展開與出圖

第10課：綜合案例2 + 結業實戰

- 典型產品：支架、機箱、設備外殼
- 完整流程：建模→展開→裝配→工程圖
- 常見錯誤與修改技巧
- 求職/工作常用快捷鍵與經驗總結

?四、配套資料（可發給學員）

- SW鈑金模板
- 成型工具庫
- 常用鈑金快捷鍵
- 工廠出圖標準
