UG/NX 模具設計實戰培訓大綱

適用：零基礎/鉗工/產品轉模具設計，以UG/NX為主，可直接用于招生、授課、課件。

一、課程總覽

- 軟件：UG/NX 12.0 / 1980
- 時長：48 課時（可排 12 天/24 晚/6 周末）
- 方向：塑膠模具結構 + 2D/3D 出圖 + 工廠實戰
- 目標：能獨立完成整套模具 3D 設計 + 出圖 + 改模

二、第1階段：UG 模具設計基礎（6課時）

1.?UG 界面、圖層、快捷鍵、角色設置
2.?草圖、特征、實體建模、編輯
3.?曲線、曲面基礎、破面修補
4.?工程圖：尺寸、公差、剖視圖、BOM 表
5.?模具常用命令：拉伸、修剪、偏置、布爾、拆分

三、第2階段：模具基礎知識與結構認知（8課時）

1.?塑膠材料特性、縮水率計算
2.?模架標準：龍記/米思米 大水口、細水口、簡化細水口
3.?模具結構：前模、后模、行位、斜頂、頂出、澆注系統
4.?冷卻系統、排氣、頂針、司筒、鑲件
5.?模具加工常識：CNC、火花機、線割、注塑常識

四、第3階段：UG 分模核心技能（10課時）

1.?產品分析：拔模、壁厚、倒扣、膠位檢查
2.?產品預處理：實體修復、破面修補、拔模角度處理
3.?分型線、分型面設計思路
4.?實體分模 / 曲面分模 / 混合分模
5.?型腔、型芯拆分、鑲件拆分
6.?常見問題：爛面、倒扣、封膠位處理

五、第4階段：標準件與結構設計（12課時）

1.?模架調用、定位環、唧嘴、澆口套
2.?頂針、司筒、頂針板、垃圾釘、回針設計
3.?運水設計：直通運水、階梯運水、隔水片
4.?螺絲、定位銷、鎖模塊、撐頭

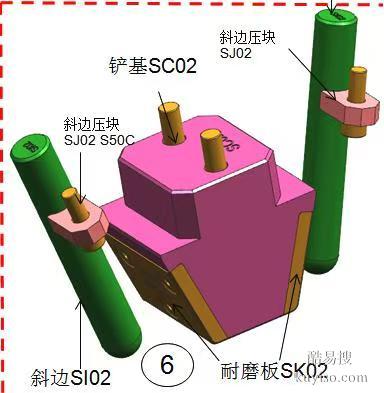

5.?行位（滑塊）結構：鏟機、壓塊、耐磨板、限位
6.?斜頂結構：斜頂座、角度、避空、防呆
7.?細水口、點澆口、拉料桿、分流道設計

六、第5階段：工廠實戰案例（8課時）

1.?殼類產品：手機殼/遙控器殼 整套模具設計
2.?柱位多產品：齒輪/支架 頂出+運水設計
3.?帶倒扣產品：行位+斜頂綜合案例
4.?復雜外觀件：曲面分模+澆口優化
5.?改模實戰：減膠、加膠、改頂針、改運水
七、第6階段：2D 出圖與加工對接（4課時）

1.?整套模具 2D 總裝圖
2.?型腔、型芯、鑲件、行位、斜頂零件圖
3.?頂針圖、運水圖、螺絲孔位圖
4.?加工備注、公差、材料、熱處理
5.?圖紙規范與工廠對接流程

八、結業考核

1.?實操：給定產品 → 分模 → 完整 3D 模具 → 2D 出圖
2.?理論：模具結構、材料、縮水、行位斜頂原理
3.?輸出：完整模具文件 + 全套圖紙
