RL1-380V/10A低壓熔斷器,源頭廠家

熔斷器和斷路器的性能比較：
熔斷器：
1、熔斷器的主要優點和特點
（1）選擇性好。上下級熔斷器的熔斷體額定電流只要符合國標和IEC標準規定的過電流選擇比為1.6：1 的要求，即上級熔斷體額定電流不小于下級的該值的1.6 倍，就視為上下級能有選擇性切斷故障電流；
（2）限流特性好，分?jǐn)嗄芰Ω撸?br /> （3）相對尺寸較??；
（4）價格較便宜。
2、熔斷器的主要缺點和弱點
（1）故障熔斷后必須更換熔斷體；
（2）保護功能單一，只有一段過電流反時限特性，過載、短路和接地故障都用此防護；
（3）發生一相熔斷時，對三相電動機將導致兩相運轉的不良后果，當然可用帶發報警信號的熔斷器予以彌補，一相熔斷可斷開三相；
（4）不能實現遙控，需要與電動刀開關、開關組合才有可能。
快速熔斷器型號

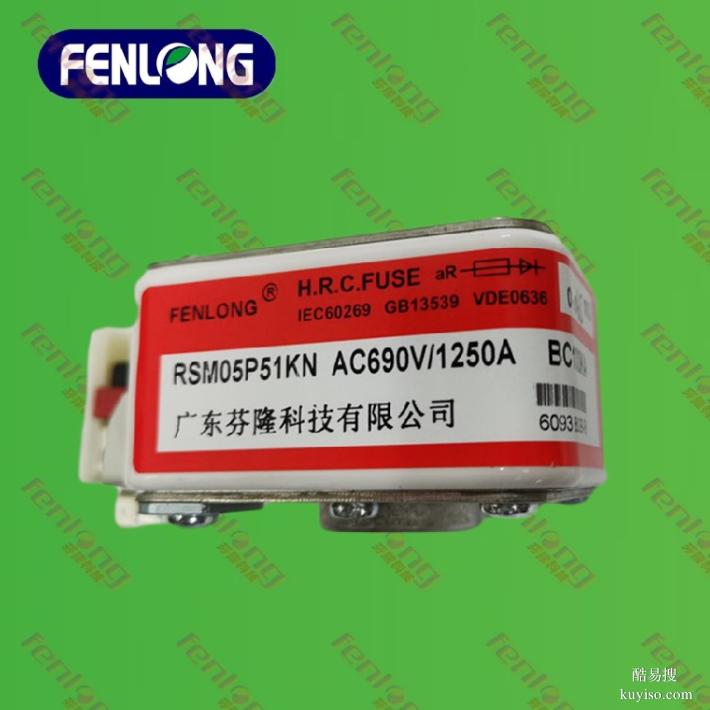

RSM01P51KN RSM02P51KN RSM03P51KN RSM04P51KN RSM05P51KN RSM01P75KN RSM02P75KN RSM03P75KN RSM04P75KN RSM05P75KN RSM01MZ80 RSM01MZ80TN RSM01MZ80KN RSM02MZ80KN RSM03MZ80KN RSM03MZ80KN NH00C NH00 NH1 NH2 NH3 RS711B RGS30A RSM30L80TN RSM20L80TN RSM01MB90KN RSM02MB90KN RSM03MB90KN RSM05MB90KN RSF-1DP RSF-2DP RSF-3DP RSF-4DP RSF-5DP RSF-6DP RSF-1P RSF-2P RSF-4GP RSF-5GP RSF-6GP NGT00 NGT1 NGT2 NGT3 NGTC00 NGT00C RS31 RS32 RS33 RS34 RS6-00 RS6-1 RS6-3 RSO,RS3,RS4,RGS1 RGS3 RGS4 RGS6 RGS7 RGS11 RGS12 RGS14 RGS14B RGS16 RGS17 RGS44 RGS77 RS94A RS94B RS94C RS94D RS94E RS94F RS94G RS95 RS96 RS97 RS98 RS99 RS72A RS72B RS72C RS73A RS73B RS74 RS75 RS71 RS77 RS78 RS79 RS82 RS83 RS85 RS86

對安秒特性的理解，我們從焦耳定律上可以看到Q=I2*R*T，串聯回路里，熔斷器的R值基本不變，發熱量與電流I的平方成正比，與發熱時間T成正比，也就是說：當電流較大時，熔體熔斷所需的時間就較短。而電流較小時，熔體熔斷所需用的時間就較長，甚至如果熱量積累的速度小于熱擴散的速度，熔斷器溫度就不會上升到熔點，熔斷器甚至不會熔斷。所以，在一定過載電流范圍內，當電流恢復正常時，熔斷器不會熔斷，可繼續使用。
因此，每一熔體都有一最小熔化電流。相應于不同的溫度，最小熔化電流也不同。雖然該電流受外界環境的影響，但在實際應用中可以不加考慮。一般定義熔體的最小熔斷電流與熔體的額定電流之比為最小熔化系數，常用熔體的熔化系數大于1.25，也就是說額定電流為10A的熔體在電流12.5A以下時不會熔斷。
從這里可以看出，熔斷器的短路保護性能優秀，過載保護性能一般。如確需在過載保護中使用，需要仔細匹配線路過載電流與熔斷器的額定電流。例如：8A的熔體用于10A的電路中，作短路保護兼作過載保護用，但此時的過載保護特性并不理想。
熔斷器的選擇主要依據負載的保護特性和短路電流的大小選擇熔斷器的類型。對于容量小的電動機和照明支線，常采用熔斷器作為過載及短路保護，因而希望熔體的熔化系數適當小些。通常選用鉛錫合金熔體的RQA系列熔斷器。對于較大容量的電動機和照明干線，則應著重考慮短路保護和分?jǐn)嗄芰?。通常選用具有較高分?jǐn)嗄芰Φ腞M10和RL1系列的熔斷器；當短路電流很大時，宜采用具有限流作用的RT0和RTl2系列的熔斷器
羅蘭（FERRAZZ）快熔：A50P10-1、A50P15-1、A50P20-1、A50P25-1、A50P30-1、A50P35-1、A50P40-1、A50P50-4、A50P60-4、A50P70-4、A50P80-4、A50P90-4、A50P100-4、A50P100-4T1、A50P125-4、A50P125-4TA、A50P125-4T1、A50P150-4、A50P150-4T1、A50P175-4、A50P175-4T1、A50P200-4、A50P200-4TA、A50P200-4T1、A50P225-4、A50P250-4、A50P250-4TA、A50P250-4T1、A50P275-4、A50P300-4、A50P300-4TA、A50P300-4T1、A50P325-4、A50P350-4、A50P350-4T1、A50P400-4、A50P400-4TA、A50P400-4T1、A50P450-4、A50P450-4T1、A50P500-4、A50P500-4T1、A50P600-4、A50P600-4TA、A50P600-4T1、A50P700-4、A50P700-4TA、A50P700-4T1、A50P800-4、A50P800-4TA、A50P800-4T1、A50P900-4、A50P1000-4、A50P1000-4T1、A50P1200-4、A50P1200-4T1、A70P10-1、A70P10-4、A70P15-1、A70P15-4、A70P20-1、A70P25-1、A70P25-4、A70P30-4、A70P30-1、A70P35-4、A70P40-4、A70P40-4TA、A70P40-4T1、A70P80-4、A70P80-4TA、A70P80-4T1、A70P90-4、A70P100-4、A70P100-4TA、A70P125-4、A70P125-4TA、A70P150-4、A70P150-4TA、A70P150-4T1、A70P175-4、A70P200-4、A70P200-4TA、熔體的額定電流可按以下方法選擇：
1、保護無起動過程的平穩負載如照明線路、電阻、電爐等時，熔體額定電流略大于或等于負荷電路中的額定電流。
2、保護單臺長期工作的電機熔體電流可按最大起動電流選取，也可按下式選?。?br /> IRN ≥ (1.5～2.5)IN
式中IRN--熔體額定電流；IN--電動機額定電流。如果電動機頻繁起動，式中系數可適當加大至3～3.5，具體應根據實際情況而定。
3、保護多臺長期工作的電機（供電干線）
IRN ≥ (1.5～2.5)IN max+ΣIN
IN max-容量最大單臺電機的額定電流。ΣIN其余.電動機額定電流之和。
A70P200-4T1、A70P225-4、A70P250-4、A70P250-4TA、A70P250-4T1、A70P300-4、A70P350-4、A70P400-4、A70P400-4TA、A70P400-4T1、A70P450-4、A70P500-4、A70P600-4、A70P600-4TA、A70P600-4T1、A70P700-4、A70P700-4T1、A70P800-4、A70P800-4T1、A70P900-4、A70P1000-4、A70P1200-4、A70QS035-4、A70QS040-4、A70QS050-4、A70QS060-4、A70QS070-4、A70QS080-4、A70QS090-4、A70QS100-4、A70QS125-4、A70QS150-4、A70QS175-4、A70QS200-4、A70QS225-4、A70QS250-4、A70QS300-4、A70QS350-4、A70QS400-4、A70QS450-4、A70QS500-4、A70QS600-4、A70QS700-4、Q70QS800-4。

快速熔斷器是一種熔斷器的一種，快速熔斷器主要用于半導體整流元件或整流裝置的短路保護。由于半導體元件的過載能力很低。只能在極短時間內承受較大的過載電流，因此要求短路保護具有快速熔斷的能力?？焖偃蹟嗥鞯慕Y(jié)構和有填料封閉式熔斷器基本相同，但熔體材料和形狀不同，它是以銀片沖制的有V形深槽的變截面熔體。
快速熔斷器的熔絲除了具有一定形狀的金屬絲外，還會在上面點上某種材質的焊點，其目的為了使熔絲在過載情況下迅速斷開。
羅蘭（FERRAZZ）快熔：A50P10-1、A50P15-1、A50P20-1、A50P25-1、A50P30-1、A50P35-1、A50P40-1、A50P50-4、A50P60-4、A50P70-4、A50P80-4、A50P90-4、A50P100-4、A50P100-4T1、A50P125-4、A50P125-4TA、A50P125-4T1、A50P150-4、A50P150-4T1、A50P175-4、A50P175-4T1、A50P200-4、A50P200-4TA、A50P200-4T1、A50P225-4、A50P250-4、A50P250-4TA、A50P250-4T1、A50P275-4、A50P300-4、A50P300-4TA、A50P300-4T1、A50P325-4、A50P350-4、A50P350-4T1、A50P400-4、A50P400-4TA、A50P400-4T1、A50P450-4、A50P450-4T1、A50P500-4、A50P500-4T1、A50P600-4、A50P600-4TA、A50P600-4T1、A50P700-4、快速熔斷器的結構
熔斷器由磁殼、導電板、熔體、石英砂、消弧劑、指示器六部分組成。熔體的材質為純銀，形狀為矩形薄片，且具有圓孔狹頸 。
快速熔斷器的滅弧原理
快速熔斷器的熔體是由純銀制成的，由于純銀的電阻率低、延展性好、化學穩定性好，因此快速熔斷器的熔體可做成薄片，且具有圓孔狹頸結構。發生短路故障時，狹頸處電流密度大，故狹頸處首先熔斷，并被石英砂分隔成許多小段。這樣，由于熔體熔斷而形成的電弧就被石英砂分隔成許多小段，電弧電流較小，分布的空間小，易被消弧劑吸收。又由于石英砂是絕緣的，電弧熄滅后立即形成一個絕緣體，將電路分?jǐn)?。
快速熔斷器的特性
反時限電流保護特性。熔斷器具有反時延特性，即過載電流小時，熔斷時間長；過載電流大時，熔斷時間短。所以，在一定過載電流和過載時間范圍內，熔斷器是不會熔斷的，可連續使用。熔斷器有各種不同的熔斷特性曲線，可以適用于不同類型保護對象的需要。
A50P700-4TA、A50P700-4T1、A50P800-4、A50P800-4TA、A50P800-4T1、A50P900-4、A50P1000-4、A50P1000-4T1、A50P1200-4、A50P1200-4T1、A70P10-1、A70P10-4、A70P15-1、A70P15-4、A70P20-1、A70P25-1、A70P25-4、A70P30-4、A70P30-1、A70P35-4、A70P40-4、A70P40-4TA、A70P40-4T1、A70P80-4、A70P80-4TA、A70P80-4T1、A70P90-4、A70P100-4、A70P100-4TA、A70P125-4、A70P125-4TA、A70P150-4、A70P150-4TA、A70P150-4T1、A70P175-4、A70P200-4、A70P200-4TA、A70P200-4T1、A70P225-4、A70P250-4、A70P250-4TA、A70P250-4T1、A70P300-4、A70P350-4、A70P400-4、A70P400-4TA、A70P400-4T1、A70P450-4、A70P500-4、A70P600-4、A70P600-4TA、A70P600-4T1、A70P700-4、A70P700-4T1、A70P800-4、A70P800-4T1、A70P900-4、A70P1000-4、A70P1200-4、A70P2000-4 A70QS035-4、A70QS040-4、A70QS050-4、A70QS060-4、A70QS070-4、A70QS080-4、A70QS090-4、A70QS100-4、A70QS125-4、A70QS150-4、A70QS175-4、A70QS200-4、A70QS225-4、A70QS250-4、A70QS300-4、A70QS350-4、A70QS400-4、A70QS450-4、A70QS500-4、A70QS600-4、A70QS700-4、A70QS800-4。
