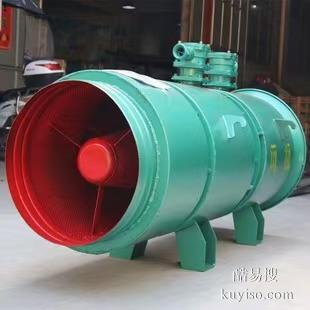

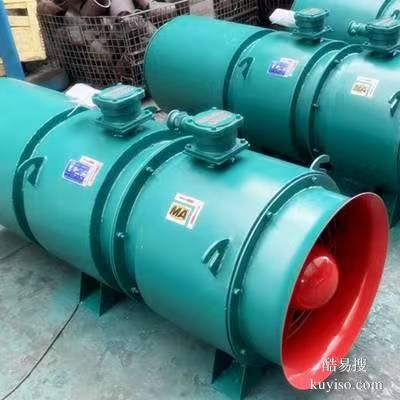

礦用隔爆型壓入式雙級串聯軸流局部通風機

產品特點

FBS系列礦用隔爆型壓入式雙級串聯軸流局部通風機，是結合我國煤礦開采特點及其對局部通風的要求開發的新一代產品。該通風機可顯著提高瓦斯礦井局部通風的可靠性，減少掘進面無計劃停風，確保掘進通風安全。

該通風機由兩級可以單獨運行的通風機串聯而成。雙級同時運行時，可以滿足長距離掘進通風的要求。該通風機結構緊湊，占據巷道空間小；該通風機具有多種組合運行方式，有利于用戶優化配置局部通風設備，提高設備的利用率。

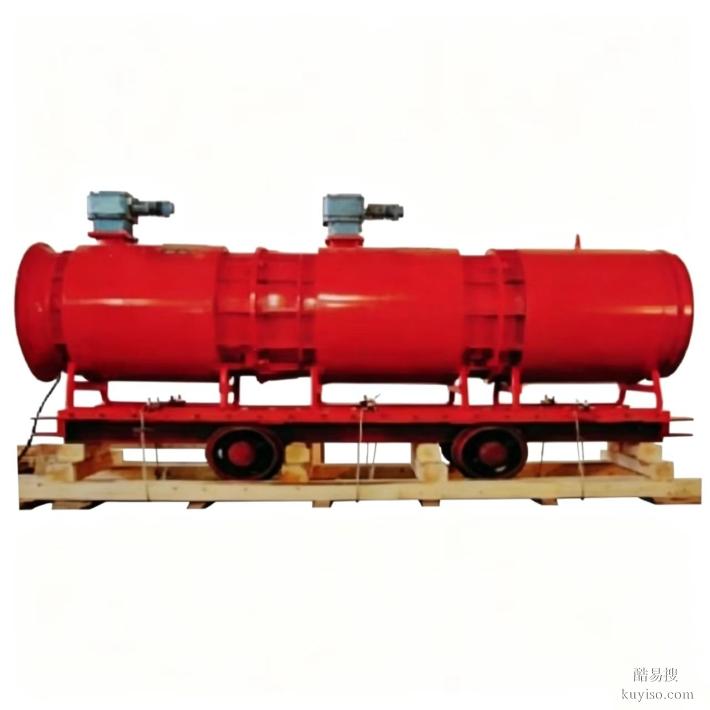

該通風機的另一個特點就是采用快速拆裝結構，使用快速接頭及拖輥軌道，能在最短的停風時間(即在瓦斯?jié)舛壬仙奖ㄏ孪拗暗臅r(shí)間)內，將故障段拆下，裝上新的備用通風機。如果用戶需要，該通風機可裝配專用平板車，便于井下移裝與運輸，減車經工人的勞動強度，降低通風機的損失效率。

工作原理

該通風機結構型式為礦用隔爆，消聲，雙級軸流式，采用R+S葉輪級型式。由集流器，I級通風機，II級通風機，I級導葉段，I級葉輪，II級導葉段，I級葉輪，消聲器擴散筒，電動機，機座等部分組成。該通風機是第I級和第II級兩個葉輪分別由兩個容量及型號相同的隔爆專用電動機驅動，兩級葉輪旋轉方向相同?？諝饬魅隝級葉輪，獲得能量后，流經I級導葉后進入II級葉輪，再流經I級導葉后排出，從而達到普通軸流通風機所不能達到的高效率，高風壓。

使用環境條件

環境溫度為-15C~+40C；風機的安裝位置標高為-1000m~+1000m；平均每月相對濕度不超過90%(+25C時)；安裝在有瓦斯氣體爆炸性危險的礦井進風巷道中，與正壓風筒配套使用；輸送介質無強烈腐蝕性；無強烈振動。

工作條件

如無特殊要求，工作電壓為380V/660V。亦可根據用戶要求提供660V/1140V的工作電壓，且不超過額定值的5%，電源頻率為50HZ.

主要用途及適用范圍

雙級風機兩級由可以單獨運行的通風機串聯而成，根據不同的通風要求，既可整機使用，又可分級使用，從而減少能耗，節約能源。當一級通風機運轉時，另一級通風機備用。兩條供電線路通過配電開關給通風機供電。當一條供電線路發生故障時，配電開關自動切換到另一條供電線路，從而保證通風機正常運行。
