粉碎格柵好用的粉碎格柵安裝

一、工作原理
粉碎格柵采用雙軸相向同步旋轉剪切結構，利用兩組高精度交錯刀盤嚙合運轉，對污水中漂浮、懸浮及纏繞類雜物進行剪切、撕裂、粉碎處理；雜物經格柵截留后進入刀組咬合區域，通過機械強力破碎后隨水流通過，實現攔污 + 粉碎一體化預處理，從源頭保護后續水泵、管路及水處理設備不纏繞、不堵塞。
二、結構技術特點

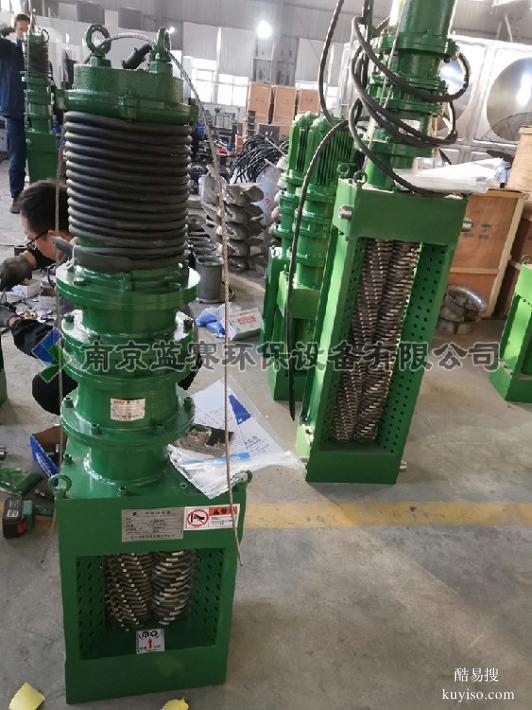

刀軸與刀盤
采用高強度合金鋼 / 不銹鋼材質，經淬火調質耐磨處理，刀齒精密加工、咬合間隙均勻，自潔性強、不易掛料纏繞；雙軸驅動運轉平穩，剪切力矩大、破碎效率高。
驅動傳動系統
配置減速電機 + 減速機一體式驅動，傳動扭矩大、運行噪音低、過載能力強；采用密封式傳動結構，防水防潮，適應井下、污水渠潮濕惡劣工況。
自控保護系統
配備過載電流保護、卡阻自動反轉、延時復位控制系統；遇到硬物、大塊雜物卡滯時自動反轉退料、往復自清，無需人工現場清理，可 24 小時連續全自動運行。
機身材質與防腐
主體機架、過水部件采用304/316 不銹鋼或碳鋼防腐噴涂處理，耐酸堿、耐污水腐蝕、抗老化，適應市政污水、工業廢水、河道水體等復雜水質環境。
三、安裝與適配技術特性
設備可適配渠道式、井筒嵌入式、立式、臥式、旁路式多種安裝方式，結構緊湊、占地面積小，土建匹配簡單，新建工程及老舊泵站改造均可適配；整機模塊化設計，拆裝維護方便，后期保養換件簡單快捷。
四、適用技術工況
適用于市政污水泵站、污水處理廠進水泵房、河道水利渠道、工業園區廢水、住宅小區及村鎮污水預處理，對塑料袋、編織袋、布條、水草、樹枝、秸稈、纖維雜物等具備高效粉碎攔截能力，滿足污水預處理工藝技術要求。

粉碎格柵是一種高效的地埋式污水處理設備，廣泛應用于市政污水、雨水泵站等預處理環節。它通過獨特的粉碎技術，能有效解決傳統格柵的柵渣外運和臭氣問題，是實現泵站全封閉、環境友好型設計的關鍵設備。
核心技術差異：粉碎格柵 vs. 傳統機械格柵
與傳統格柵依靠攔截并打撈的方式不同，粉碎格柵的核心技術在于“粉碎”：
對比維度 ? 粉碎格柵 (Grinder) ? 傳統機械格柵 (Mechanical Bar Screen)
核心功能 將水中固體懸浮物粉碎成細小顆粒，隨水一同流向下游。 將水中雜物攔截并打撈出來，需要外運處置
處理方式 全封閉地埋式，在水中完成處理，無異味，無柵渣外運。 半地下式，打撈上來的柵渣易造成二次污染（臭氣、蚊蠅）
系統組成 粉碎機與格柵功能一體化設計，通常由粉碎刀片組、 由循環運動的耙齒鏈、柵條、傳動裝置等構成
轉鼓格柵、驅動裝置構成。
自動化程度 高，支持全自動運行，基本可實現無人值守。 較高，但需要定期清理和維護耙齒鏈
環境友好性 優越。無柵渣外運，全封閉運行，無臭氣外泄，大大改善工作環境。一般。柵渣堆積產生臭氣滋生蚊蠅，對周圍環境造成二次污染
設備能耗 較高。單機功率通常在3-30kW，因其需要直接驅動刀片粉碎固體。 較低。單機功率通常在1.5-7.5kW
典型應用 地埋式一體化泵站、對環境影響要求高的區域。 傳統污水處理廠、各類不要求全封閉的泵站
柵渣處理 無需處置。粉碎后隨污水進入后續工藝。 需額外處理。打撈出的柵渣需送運、填埋或焚燒
工作原理與核心組成
粉碎格柵整體結構緊湊，其工作原理通常基于高效的“截留-粉碎”鏈條-5-10：

污水流入與截留：污水?dāng)y帶雜物進入設備，首先遇到旋轉的轉鼓格柵（或固定柵條）。大塊固體（通常大于8mm）被截留，而水和小顆粒則通過格柵間隙流向下一區域。

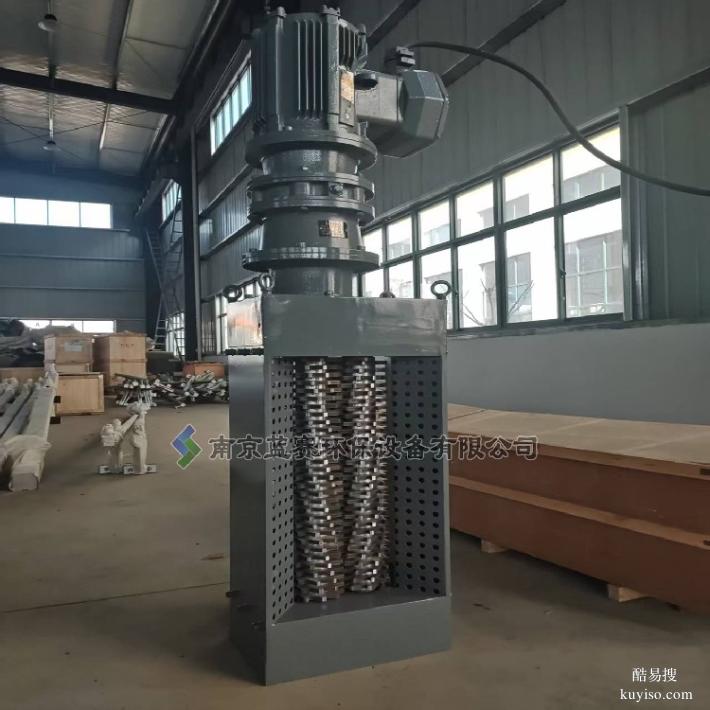

粉碎過程：被截留的固體物在轉鼓引導下，被送入切割刀片粉碎區。兩組獨立、呈螺旋形布置的刀片組在雙軸上逆向旋轉，對固體物進行剪切、撕裂和碾磨。
排放與過篩：固體物被粉碎成6-12mm的細小顆粒后，隨水流一起通過，進入后續處理工序，從而防止下游設備（如水泵）堵塞-6-16。
智能過載保護：設備配備智能控制系統。當遇到難以粉碎的硬物導致扭矩過大時，刀片會自動反轉以排除障礙；若反復過載，設備將自動停機報警，防止損壞。
其核心部件共同協作：
驅動系統：通常選用干濕兩用的潛水防爆電機（防護等級可達IP68），通過減速機和齒輪驅動整個系統。部分設備可由單電機同步驅動粉碎器和轉鼓。
粉碎系統：由高強度鋼制成的主動軸和從動軸，以及獨立的切割刀片和墊片（常用4130熱處理合金鋼）構成。刀片采用螺旋形布置，交替重疊，保證高效的剪切效果。

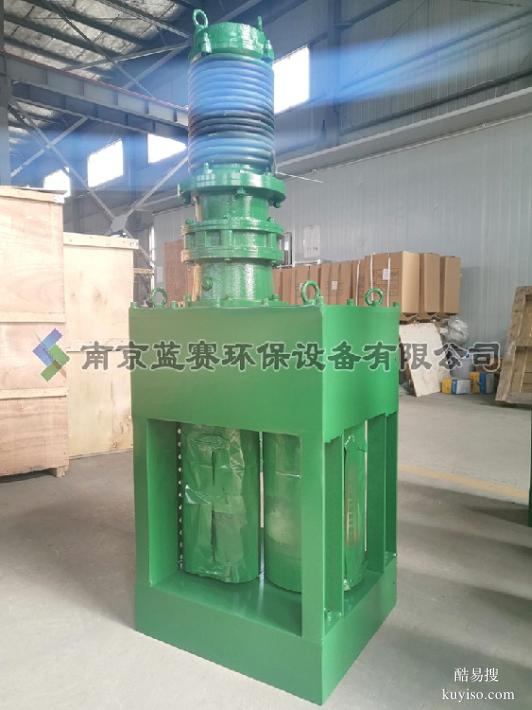

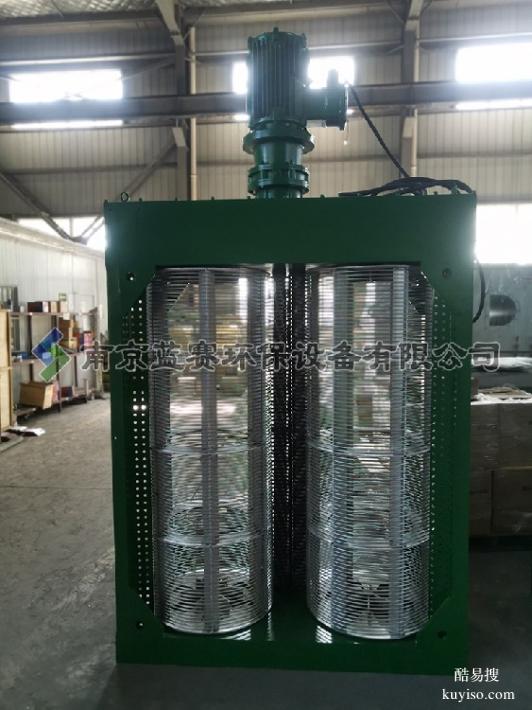

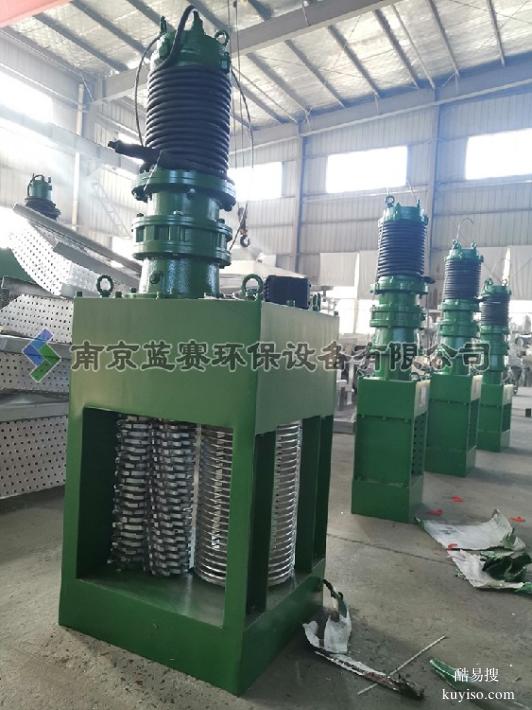

過水轉鼓系統：由不銹鋼圓環垂直疊加而成，間隙通常在6-15mm之間，用于高效捕獲固體并導流。無軸轉鼓的設計還可減少纏繞。
關鍵技術與性能優勢
解決“濕巾挑戰”（Wipes Ready?）：采用Wipes Ready技術的刀片，能有效捕捉并粉碎濕巾等難以處理的現代污物，防止其在系統中重新纏繞。
極致環境友好：設備全封閉運行，柵渣在水中就地處理，無垃圾外運，無臭氣、蚊蠅問題，可徹底實現污水泵站的地埋式建設，節約大量土建成本。
設計經久耐用，維護便捷：
材質：切割刀片和軸采用高強度熱處理合金鋼，耐磨耐用。
結構：獨立的刀片和墊片可單片更換，簡化了維護并降低成本。
安裝：采用導軌和耦合裝置，可直接水下安裝，檢修吊裝也非常方便。
廣泛的適應性：設備可靈活適應多種渠道尺寸，并針對大流量與大容量需求，提供單轉鼓和雙轉鼓型號，最大流量可高達11000m3/h
參數類別 典型參數范圍 備注/舉例
處理能力 流量：41.4 m3/hr ~ >12,000 m3/hr 不同渠道尺寸對應不同流量
粉碎效果 出料粒度：6-12 mm，通常為8-10 mm 均勻細化
電機規格 功率：1.5 kW ~ 30 kW 取決于處理量
刀片尺寸 直徑：通常為120 mm（可定制） 切割粉碎的核心部件
轉鼓間隙 6-15 mm 決定截留固體的大小
核心材質 殼體：不銹鋼304/316或碳鋼防腐（可定制） 根據水質腐蝕性選擇
刀片: 4130/4140熱處理合金鋼
電氣防護 電機防護等級：IP68 防水，可長期水下工作
適用介質溫度 通常 ≤ 40°C
應用領域
粉碎格柵主要應用于以下場景：
市政領域：地埋式一體化預制泵站、市政污水處理廠、合流污水泵站、雨水泵站。
水利工程：引水渠、泵站等固體物攔截。
工業領域：工業廢水處理系統，防止設備堵塞。
特殊場所：醫院、大型體育場館、療養院等化糞池出口及排水管網系統
選型與維護要點
選型指南：
處理能力：根據泵站的設計峰值流量選擇合適型號，以確保在暴雨等工況下也不溢流。
安裝環境：確認電機防護等級，IP68是水下作業的標準配置。
水質特征：根據污水的腐蝕性（如海水）和處理難易度（如纖維物含量），選擇合適的刀片和殼體材質（如316L不銹鋼或鈦合金涂層）。
配套設施：在渠道內安裝牢固的導軌，便于日后維護。同時，應配置溢流格柵，在主設備過載時防止大塊雜物進入下游。
控制需求：明確電氣控制類型，如手動控制、PLC遠程接口或SCADA系統集成，并與供應商確認。
維護與常見問題：
核心維護：定期檢查刀片磨損情況。在正常工況下，刀片的磨損周期約為2-5年-12。應關注設備控制箱的故障報警并及時處理。
常見問題：高含砂量會加速刀片磨損；過多絲織物可能纏繞刀片導致轉動困難；機械密封失效可能導致齒輪箱進水

粉碎型格柵產品介紹
粉碎型格柵（Wastewater Grinder）是一種地埋式除污設備，主要應用于市政污水、水利及泵站系統。它能將污水中的木片、空瓶、布片、濕巾等雜物垃圾粉碎成6-12mm的細小顆粒，隨水流排出，從而保護下游水泵等設備正常運轉。
作為傳統回轉式機械格柵和人工格柵的升級替代品，它實現了全地埋、無人值守的自動化運行，顯著降低了建設成本和后期維護費用。
工作原理
攔截與引導：當含有固體顆粒的污水流經設備時，大于設定間隙（通常為6-20mm）的雜物被格柵（或轉鼓）截留。
粉碎與切割：被截留的雜物在旋轉耙齒或水流的引導下進入粉碎區。由兩臺電機分別驅動的兩根轉軸帶動刀片組相向、差速旋轉，產生強大的剪切和擠壓力，將雜物咬擠、切割成細小顆粒。
排出與輸送：粉碎后的細小顆粒（通常為6-10mm）可直接隨污水流走，通過水泵排出，無需人工打撈。
核心優勢
節省成本：設備整體緊湊，可全地埋安裝，無需建造泵房和操作間，大大減少了土建工程量。同時，無需配套螺旋輸送機、壓榨機等輔助設備，降低了初期投資和運行能耗。
自動化程度高：配備PLC智能控制系統，可實現自動啟停、過載保護、故障報警和遠程監控，真正實現無人值守，大幅降低人工巡檢和清污成本。
環境友好：全密封、地埋式結構有效抑制了臭氣和有毒有害氣體的擴散，減少了蚊蠅滋生，改善了泵站周邊的環境。
運行穩定，維護簡便：采用低轉速、大扭矩設計和高硬度合金鋼刀片，耐磨性強，使用壽命長。刀片采用模塊化設計，更換方便，無需大型起吊設備。
處理效率高：獨特的雙軸差速切割技術，能有效處理硬性（如木棍、塑料）和柔性（如布片、濕巾）等多種雜質，防止纏繞和堵塞。
結構組成
現代粉碎型格柵主要由四大核心單元構成：
| 組成部分 | 功能描述 |
| 驅動單元 | 采用雙軸獨立驅動，通常為IP68防護等級的潛水電機，可長期在水下或干濕交替環境中穩定運行。 |
| 粉碎切割單元 | 核心部分，由兩根相向旋轉的轉軸及交錯安裝的合金鋼刀片組成，通過剪切和撕裂作用粉碎雜物。 |
| 格柵渠體與框架 | 設備的支撐骨架和流體通道，引導水流和雜物流向切割區。根據設計可分為單轉鼓、雙轉鼓或無鼓式結構。 |
| 智能控制系統 | 以PLC控制柜為核心，負責設備的自動化運行、狀態監測、過載保護和故障報警。 |
應用領域
市政與工業泵站：污水泵站、雨水泵站、一體化預制泵站的進水口預處理。
污水處理廠：作為粗細格柵的替代產品，安裝在進水渠或處理流程前端。
水利與取水工程：用于原水取水口、引水渠入口，攔截雜物保護后續設備。
其他場景：下立交排水、建筑排水、污泥處理系統以及機場、監獄等特殊場所的污水處理。
