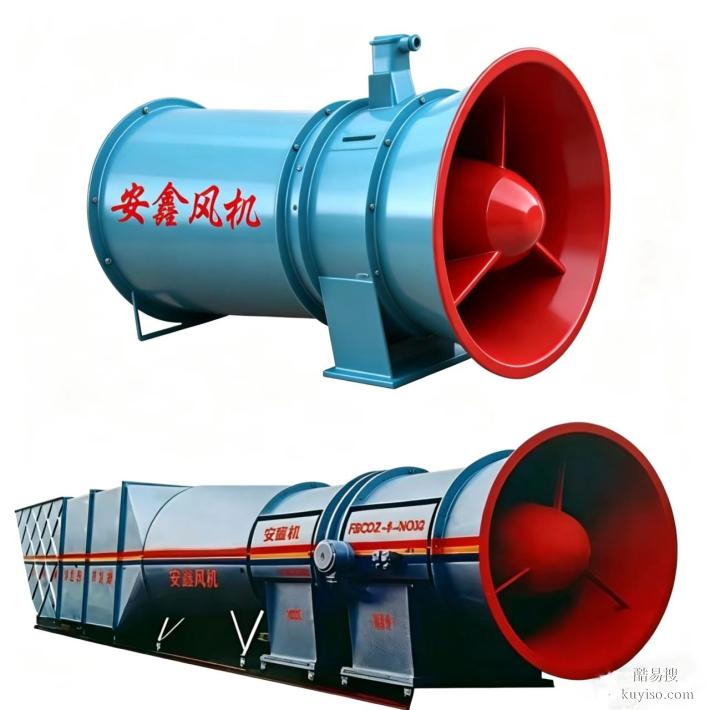

防爆抽出式軸流主扇風機

一、基本定義

防爆抽出式軸流主扇風機（常用型號：FBCZ、FBCDZ）是煤礦、金屬礦山地面核心通風設備，以隔爆防爆、抽出式負壓運行、軸流對旋為核心特征，專門排出含瓦斯、煤塵的爆炸性混合氣體。

二、核心原理

- 抽出式（負壓）：葉輪旋轉產生負壓，直接將井下污濁氣體抽出地面；新鮮空氣從井口自然流入，避免污染氣體擴散。
- 軸流對旋（FBCDZ）：兩級葉輪反向旋轉，互為導葉，省去中導葉損失，效率更高、風壓更強。
- 防爆隔離：電機置于密閉耐壓散熱罩內，通新鮮空氣，與含瓦斯氣流隔絕，整機無火花、防摩擦引燃。

三、主要結構

- 集流器（流線型進風）
- 隔爆電機（ExdIMb）
- 葉輪（可調葉片、鋼/鑄鋁）
- 主機風筒
- 后導葉/擴散器
- 消音器、擴散塔

四、關鍵性能特點

- ? 防爆安全：整機隔爆，通過摩擦火花與防爆認證，可輸送含瓦斯氣體。
- ? 高效節能：靜壓效率85%～86%，比傳統風機節電15%～30%。
- ? 反風快捷：電機反轉反風，反風量達正風量65%～85%，無需另設反風道。
- ? 工況可調：葉片安裝角可調，適配不同礦井阻力與風量需求。
- ? 穩定可靠：電機直聯、無皮帶/長軸，故障率低；鋼板焊接、防腐耐磨。
- ? 低噪：帶消音結構，運行噪音低。

五、技術參數（典型）

- 風量：90～12600 m3/min
- 靜壓：46～1750 Pa
- 機號：№10～№46
- 電壓：380V / 660V / 6kV / 10kV
- 防爆標志：ExdIMb（礦用隔爆）

六、適用場景

- 煤礦地面主通風（主扇）
- 金屬/非金屬礦山通風
- 隧道、化工易燃易爆環境排風
- 井下瓦斯抽排、粉塵治理
