JKG-KAC/JKG-KAZ高采低補光伏四象限無功補償控制器

一、核心定義

高壓采樣(高采)

控制器從高壓側(如10kV或6kV)采集電網的電壓、電流信號，計算系統整體無功需求；

這種方式能避免低壓側負載分布不均導致的測量誤差， 準確反映電網實際狀態。



低壓補償(低補)

根據高壓側采樣數據，控制器在低壓側(如0.4kV)投切并聯電容器組進行補償;

低壓補償設備成本低、安裝維護便捷，適合動態調整



二、工作流程

采樣計算:實時監測高壓側參數，分析無功功率及功率因數;

決策控制:判斷補償需求后，通過低壓側電容器組投切實現 調節；

動態優化:避免過補償或欠補償，維持電網穩定運行。



三、技術優勢

準確性:高壓采樣確保數據全面性，提升補償精度；

經濟性:低壓側設備成本低，適合大規模應用;

靈活性:可適配變壓器空載、輕載等復雜工況。






高采低補光伏四象限無功補償控制器，能很好地改善由于非線性、不對稱及沖擊性負載的大量存在而造成對電力配電網電能質量惡化的嚴重影響；專為光伏電站設計，實現四象限無功功率 補償，以通過對無功功率的自動補償而達到使控制區域內的配電功率因數符合 的目的，避免力調電費罰款?？杀O(jiān)測電網諧波，確保補償策略有效，避免投切震蕩，保障電能質量，并為電力用戶降低和消除無功損耗而大大降低用電成本。





□功能特性

支持光伏并網， 并網點在后端用戶側，如上圖所示。

具有電壓電流接線相位自動判斷調整功能，安裝、調試簡單方便。

在調整控制器設置參數和測試?yán)^電器動作情況時，可以無電流信號。

能動態顯示配電系統實時功率因數，電網的過補償和欠補償均能自動監測、處理。

有過電壓監測、顯示、保護功能，在過電壓保護時能快速切除補償電容，以保護電容器組的使用安全。過電壓保護設定值可自行選擇調整。

電容器投切時間用戶可以自行設置。

有欠流監測、顯示、鎖定功能，以防止電容器投切振蕩。

獨立輸出單元1～12路可選，互不影響；輸出電路采用先接通的先分?jǐn)?，先分?jǐn)嗟南冉油ǖ难h(huán)工作方式。

可直接觀測電壓、電流諧波值，對諧波有抗干擾能力，在有諧波的環境下能正常補償無功功率。

可以支持變壓器空載補償（區別于普通的變壓器空載補償需要高采低補；本產品則不要需要高壓側采集信號即可直接補償變壓器空載，無需高壓側互感器參與）。



□使用條件:

海拔高度不超過2500米。

環境溫度-5℃～+40℃；相對濕度 ≤90%。

周?chē)h(huán)境無腐蝕氣體，無導電性塵埃，無易燃易爆介質。

安裝處無劇烈振動。



□技術參數：

基本參數

◇額定工作電壓Ue：50HZ，AC380V

◇輸入電流Ie:≦5A

◇輸出繼電器容量：AC380V，5A

◇熔斷器熔斷電流：5A

◇功率因數測量精度：1.5級

◇工作制：長期工作制

◇外殼防護等級：IP40

整定值及可調范圍

顯示方式：三位LED數碼管顯示

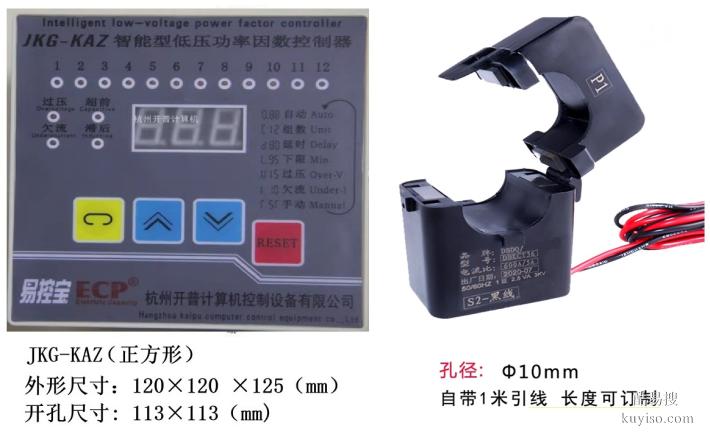

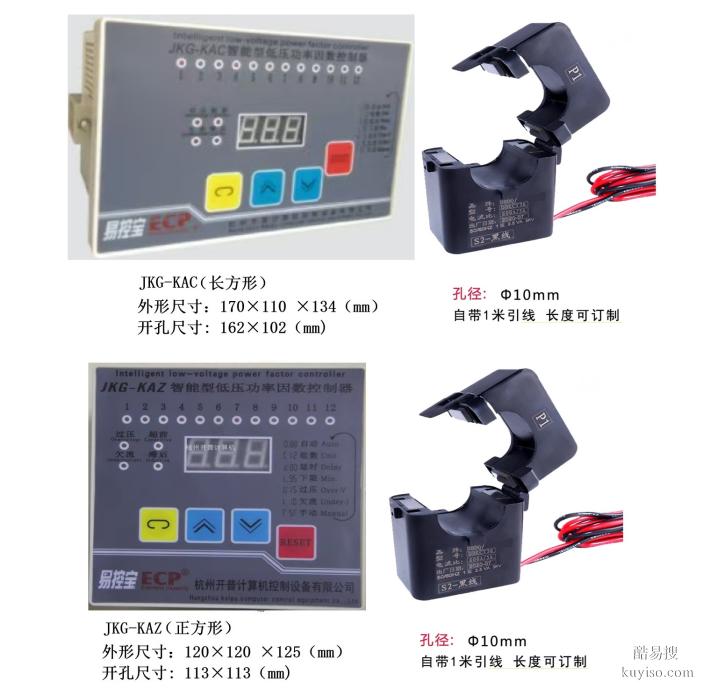

外形尺寸和開孔尺寸：

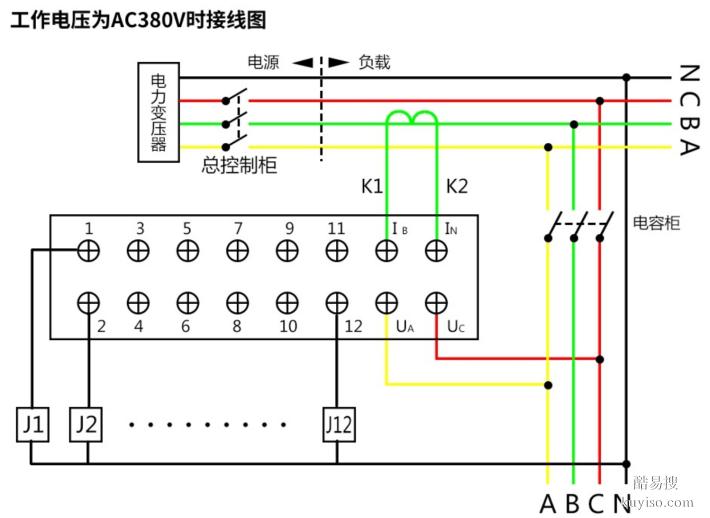

接線圖：

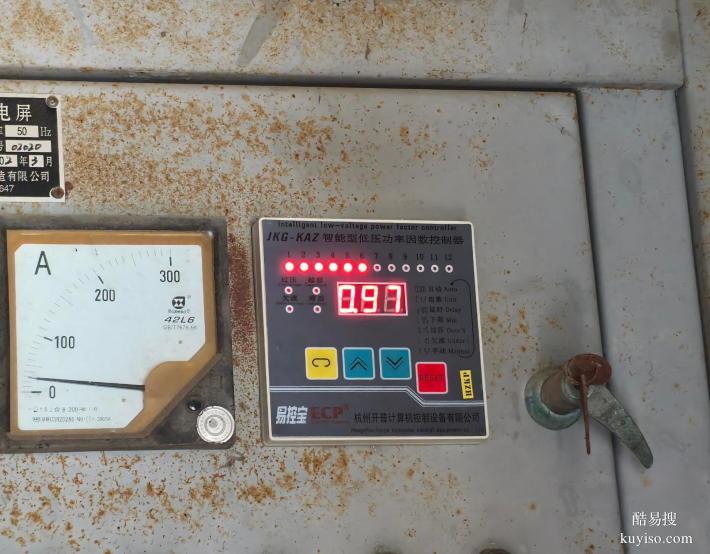

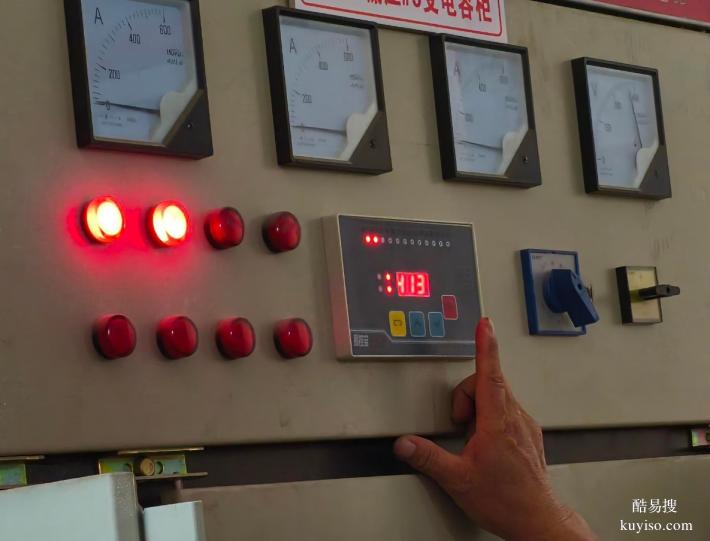

現場應用：
