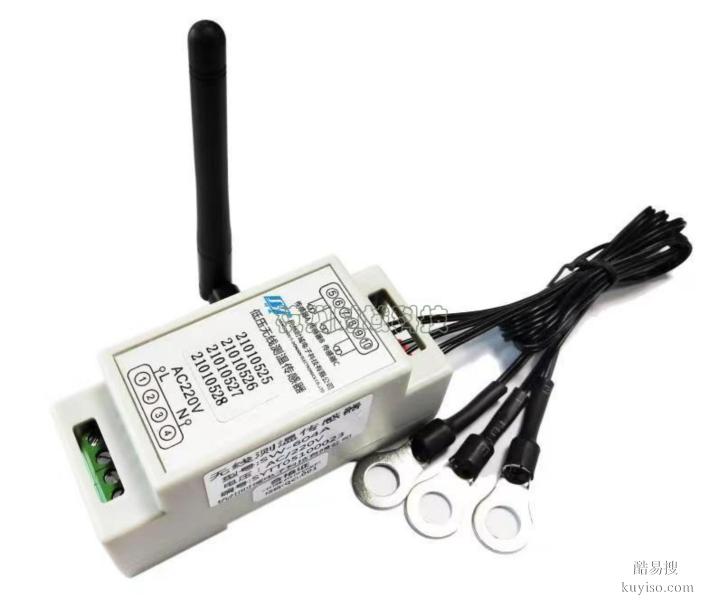

SW-604A2無線測溫傳感器

杭州時域電子科技有限公司20多年專注研發生產“電力控制自動化、電力保護自動化”系列產品，歡迎光臨tb店鋪：電力控制儀表行，原廠現貨供應無功補償控制器、無線測溫系統、溫濕度（凝露）控制器、路燈控制器等，售后無憂，歡迎下單垂詢。


一、概 述



SW-604A低壓無線測溫模塊適用連接點、接觸點的溫度測量，采用接觸式測量方式，被測溫度點直接與測溫傳感器連接，最大支持3個測溫點，確?？焖?、準確的測量被測點溫度，并通過無線數據傳輸方式發送到接收主控裝置，解決安裝在高電位端的溫度傳感器信號向低電位端儀表的隔離傳輸。該裝置另配有環境空氣溫度傳感器，可以顯示發熱點的相對溫升。本裝置的應用為解決《國家電網公司十八項電網重大事故措施》中的第11.7項“預防開關設備載流回路過熱”提供了一個有效的監測手段。

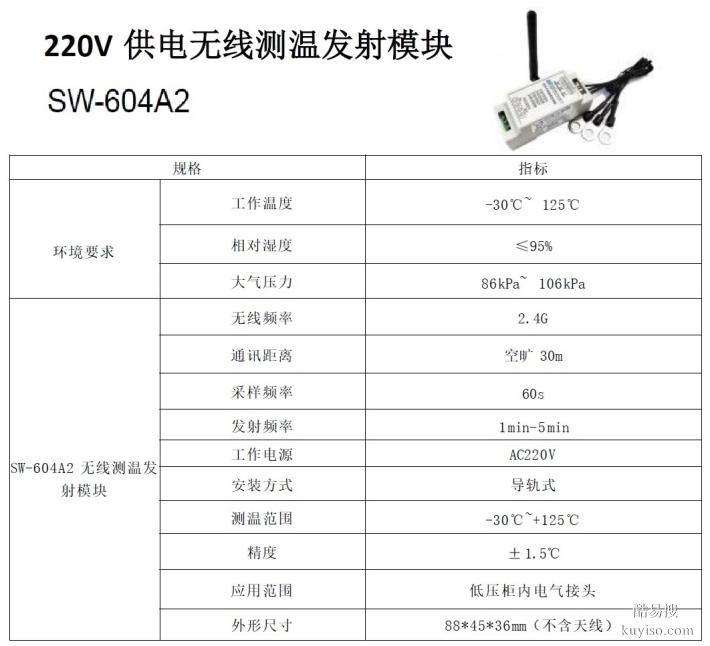

二、產品主要特性性：



1. 測溫范圍：-30~125℃（本體工作環境溫度：-30~95℃）



精度: ±1.0℃(-10~50℃); ±2.0℃(-20~85℃); ±3.5℃(-30~120℃)



2. 3路外接溫度傳感器測溫及一路內置環境測溫(3路外接傳感器線長可定制)



3. 4個獨立ID號對應4路測溫數據無線傳輸，ID號連續，依次作為A相/B相/C相/環境溫度數據包標識



4. 防雷等級：等級4 差模2kv 共模4kv（IEC61000-4-5、 GB/T 17626.5-2008 ）



5. 無線通信頻率：2.4GHZ 發射功率： <10mW



6. 溫度傳感器模塊的供電方式：AC220V



7. 數據發送間隔<3秒鐘



8. 安裝方式: 導軌式安裝

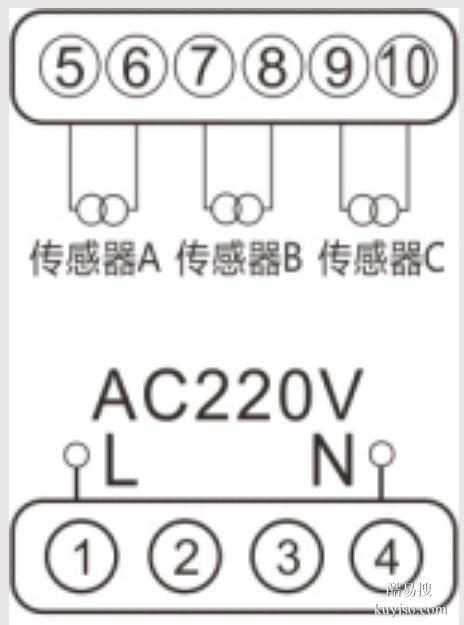

9. 接線方式：

10. 外形尺寸: 88*45*36mm（不含天線）

三、引用標準

GB/T 6113-2008 《無線電干擾和抗干擾度測量設備規范》



GB/T 17626.5-2008 《電磁兼容試驗和測量技術靜電放電抗擾度試驗》(idt IEC61000-4-2:2008)



GB/T 17626.11-2008 《電磁兼容試驗和測量技術 射頻電磁場輻射抗擾度試驗》(idt IEC61000-4-3:2008)



GB/T 17626.4-20088 《電磁兼容試驗和測量技術 電快速瞬變脈沖群振蕩波抗擾度試驗》(idt IEC61000-4-4:1995)



GB/T 17626.8-2008 《電磁兼容試驗和測量技術 工頻磁場抗擾度試驗》(idt IEC61000-4-8:2008)



GB/T 17626.11-2006 《電磁兼容試驗和測量技術 電壓暫降、短時中斷和電壓變化抗擾度試驗》(idt IEC61000-4-11:1994)



絕緣強度 : IEC 60255-5 2KVrms-1min
