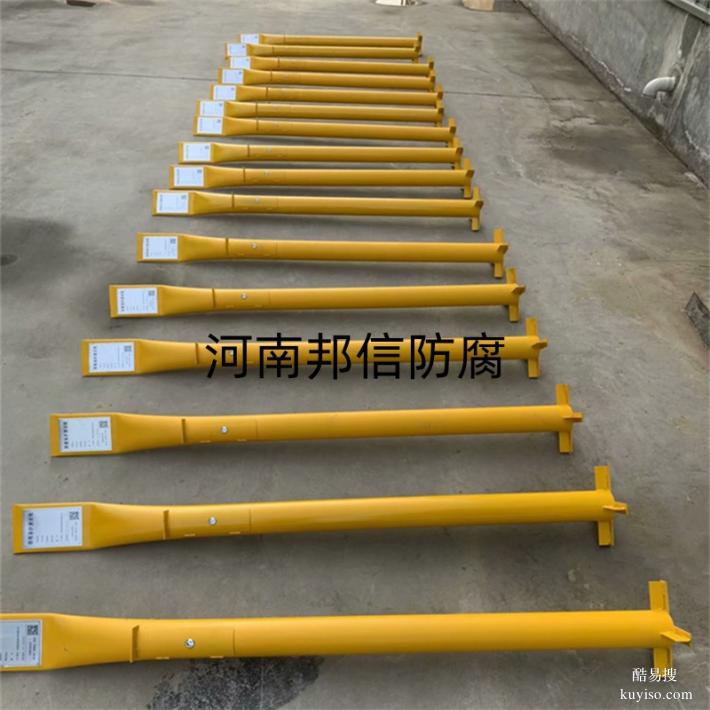

天然氣長輸管線陰保裝置犧牲測試樁管道陰極保護犧牲陽極檢測樁

陰極保護直流固態去耦合器 + 極性排流器 + 管道防腐排流測試樁（核心組合）
核心定位：專為燃?xì)?/ 輸油埋地管道雜散電流防護設計，以 “直流固態去耦合器阻直通交 + 極性排流器單向直流排流 + 排流測試樁實時監測” 形成閉環，適配電氣化鐵路 / 地鐵 / 高壓直流輸電等強干擾場景，保障陰極保護電位穩定（-0.85V~-1.20V CSE），阻斷保護電流流失，泄放交 / 直流雜散電流，符合 GB/T 21448、NACE SP0169 標準，支撐合規運維與無人值守。
一、直流固態去耦合器（SSD）
核心原理：常態直流高阻抗≥1MΩ（漏電流≤1μA），阻斷陰極保護直流泄漏；交流干擾超閾值（±1V~±5V 可調）或瞬態過壓（雷擊 / 故障）時，納秒級（≤1μs）切換至≤50mΩ 低阻抗，泄放 50Hz 工頻與 100kA（8/20μs）浪涌，內置 MOV+GDT 鉗位殘壓≤6V，過壓消失后自動恢復隔離。
關鍵參數：直流額定電壓≤50V，交流穩態通流 20-100A，工作溫度 - 40℃~+85℃，IP65/IP67 隔爆外殼，無機械觸點，壽命≥10 年；智能款集成采集模塊，4G/NB-IoT 遠程監測排流電流與電位。
適用場景：交流干擾主導區（如高壓輸電線 / 電氣化鐵路沿線）、絕緣接頭 / 法蘭過壓保護、雷區管道，常與接地極 / 鋅帶協同。
二、極性排流器（單向排流 “閥門”）
核心原理：基于大功率二極管 / 可控硅單向?qū)щ?，正向（管道電位高于大地）壓差達 0.3V（犧牲陽極）/0.7V（強制電流）時導通（阻抗≤50mΩ），泄放單向直流雜散電流；反向（陰極保護負電位）呈≥1MΩ 高阻，反向漏電流≤1μA，阻斷保護電流外泄，內置浪涌耐受 10-50kA（8/20μs）。
關鍵參數：反向阻斷電壓≥1000V，持續通流 10-50A，工作溫度 - 40℃~+85℃，IP65 防護，結構簡單成本低，適合直流雜散電流主導區（地鐵 / 電氣化鐵路周邊）。
協同作用：與 SSD 并聯，SSD 負責交流 / 瞬態過壓，極性排流器處理殘留單向直流分量，避免管道電位異常變正引發腐蝕。
