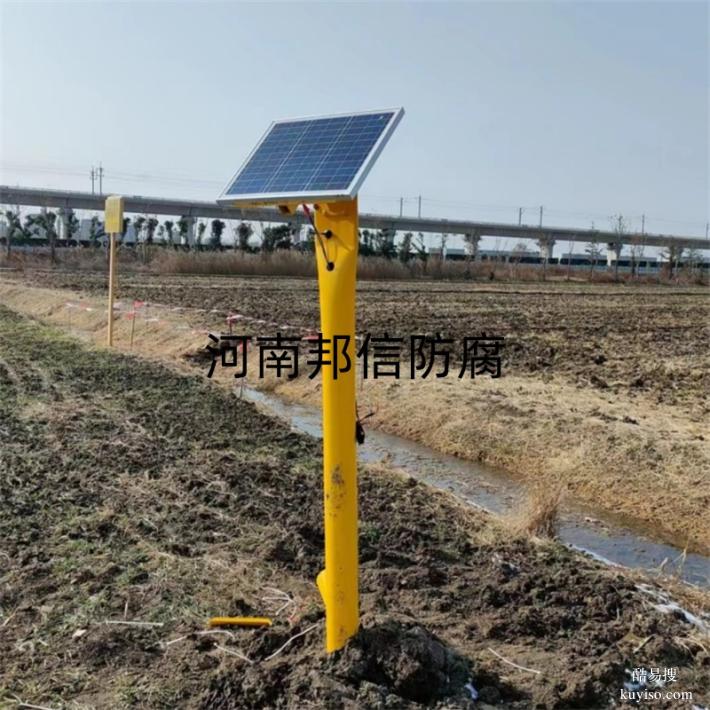

陰極保護不銹鋼測試樁 埋地金屬結構管道排流不銹鋼測試樁

不銹鋼測試樁是埋地鋼質管道、儲罐等金屬結構陰極保護系統的核心監測裝置，多采用 304/316L 不銹鋼材質，具備優良耐蝕性，適配沿海、化工區等復雜土壤環境。其測量以電化學電位、電流為核心參數，通過標準化操作流程，精準評估陰極保護效果，為防腐系統運維提供數據支撐。以下從測量原理、操作步驟、參數判定及注意事項四方面，詳細闡述不銹鋼測試樁的規范測量方法。

一、測量核心原理
不銹鋼測試樁測量基于電化學電位差原理，以參比電極（CSE）為基準，構建 “被保護結構 — 測試樁接線端子 — 測量儀器 — 參比電極” 的閉合回路。通過讀取回路中的電位、電流數值，判斷金屬結構陰極保護狀態。測試樁內部設專用接線板，配置管道、陽極、參比電極等接線端子，實現多參數便捷測量，測量精度可達 ±1mV，可有效消除土壤 IR 降、雜散電流等干擾因素。
二、規范測量操作步驟
（一）通電電位測量（基礎監測）
將參比電極垂直插入測試樁周邊 1 米內濕潤土壤，深度與管道埋深一致，確保電極與土壤緊密接觸（干燥土壤可適量澆水）。
萬用表調至直流電壓檔（DCV，2V 量程），紅表筆接測試樁 “管道（PIPE）” 接線端子，黑表筆接參比電極引線。
待數值穩定 3-5 秒后讀取數據，同一測點連續測量 3 次，取平均值作為通電電位，偏差≤±0.03V 為有效數據。
記錄電位數值、測試時間、環境條件，正常土壤環境中，合格范圍為 - 0.85V~-1.20V（vs CSE）。
（二）斷電電位測量（精準判定）
聯系陰極保護站運維人員，臨時斷開外加電流電源（或犧牲陽極連接），斷電時間控制在 1-3 秒，避免管道極化衰減。
斷電瞬間快速讀取萬用表數值，記錄為斷電電位，該數值可消除土壤 IR 降干擾，更真實反映管道保護狀態。
測量完成后立即恢復陰極保護系統供電，逐樁測量避免大面積斷電。
（三）輔助參數測量
陽極電位測量：紅表筆接測試樁“陽極（ANODE）”端子，黑表筆接參比電極，測量陽極工作電位，判斷陽極運行狀態。
保護電流測量：斷開陽極接線端子，將電流表串聯接入回路，測量陰極保護輸出電流，與設計值對比，偏差≤±10% 為正常。
絕緣性能檢測：用兆歐表測量接線端子與樁體、大地間的絕緣電阻，數值≥10MΩ 為合格，低于標準需排查線路故障。
三、測量數據判定標準
通電 / 斷電電位處于 - 0.85V~-1.20V（CSE）：陰極保護效果達標，金屬腐蝕被有效抑制。
電位高于 - 0.85V：保護不足，需排查電源輸出、陽極破損或線路接觸不良問題。
電位低于 - 1.20V：存在過保護風險，可能引發涂層剝離、金屬氫脆，需調整系統參數。
四、測量關鍵注意事項
禁止在雷雨、強風等惡劣天氣測量，避免干擾數據或引發安全事故。
測量時避免人體直接接觸接線端子，防止靜電或人體電阻影響數值準確性。
參比電極避免接觸石塊、混凝土，使用后及時清潔、補充電解液，延長使用壽命。
定期校驗測量儀器，每 3-6 個月全面檢查測試樁接線、密封性能，腐蝕環境需增加檢測頻率。
