北斗衛星傳輸定位陰極保護測試樁 GPRS無線智能電位采集儀

輸、太陽能續航功能，是陰極保護系統的核心監測節點，可精準采集管道保護電位（-0.85V~-1.20V CSE）、保護電流、雜散電流，適配犧牲陽極與強制電流兩種陰保系統，支撐野外無人值守與合規化運維。

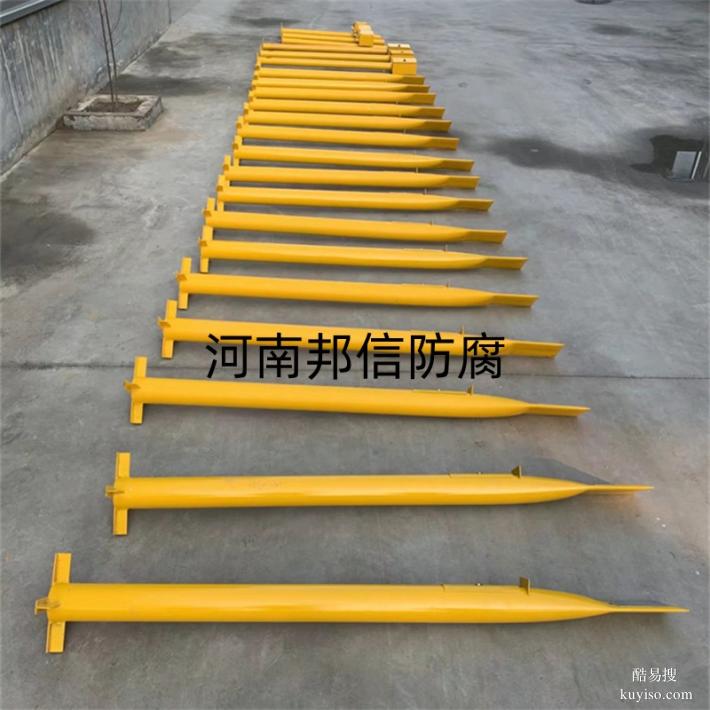

規格與結構樁體采用 Φ108mm×4mm×3000mm 規格，材質可選 Q235B 碳鋼（環氧煤瀝青三層防腐，干膜厚度≥250μm）、304 不銹鋼（鈍化處理）或玻璃鋼（絕緣電阻＞100MΩ）；埋深約 800mm，地面段約 2200mm，底部焊接防滑鋼板并澆筑混凝土基座防沉降；內置 6-8 路防氧化銅質接線端子，區分管道線、參比電極線、陽極線、極化試片線，端子接觸電阻≤0.01Ω，預留 ER 腐蝕速率探頭接口。
智能電位采集儀核心配置搭載 24 位高精度 ADC 芯片，電位測量量程 ±5V DC，誤差≤±5mV，分辨率 0.001V；電流量程 ±20mA，精度≤±1% 滿量程，支持通電 / 斷電 / 自然電位、陰極保護電流同步采集，斷電電位最小采集間隔 30ms，可動態補償 IR 降；集成 4G/NB-IoT 通信模塊與 GPS 定位，數據實時上傳云平臺，本地存儲≥10 萬條數據，斷網自動緩存、復網補傳；供電采用 10-20W 太陽能板 + 24-50Ah 鋰電池，無日照續航≥120 天，具備過充過放保護。
功能亮點支持定時采集（間隔 1-24h 可調）與遠程召測，內置閾值預警功能，電位或電流超出達標范圍時，通過 APP / 短信推送多級告警；可聯動恒電位儀實現遠程斷電測試，無需現場操作；內置防雷模塊，防護等級 IP68，耐受 - 40℃~+85℃極端溫差，適配沙漠、戈壁、沿海等復雜環境。
安裝與布設要求與石油管道間距 0.8-1.2m，避開強電磁干擾區；參比電極埋于管道側下方 30-50cm 同土壤層，周圍回填細土壓實；太陽能板朝南 45° 安裝，確保光照效率；長輸管道每 1-3km 布設 1 臺，管道穿跨越、閥室、絕緣接頭、腐蝕高發區加密設置；線纜采用屏蔽鎧裝線，屏蔽層單端接地，接頭做防水密封處理。
