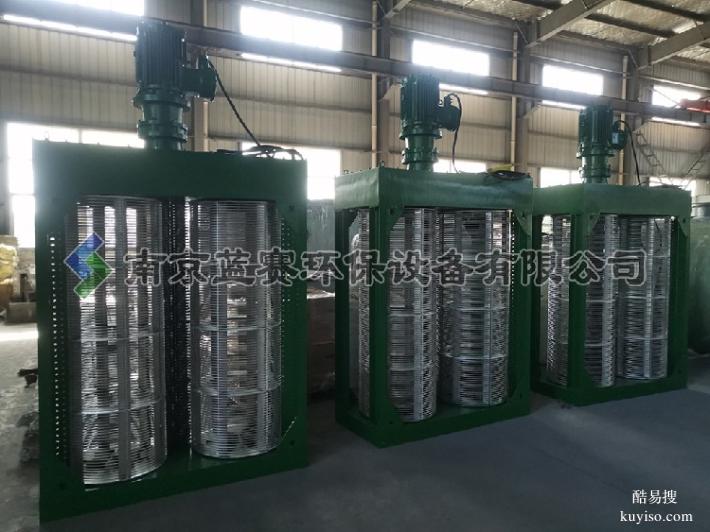

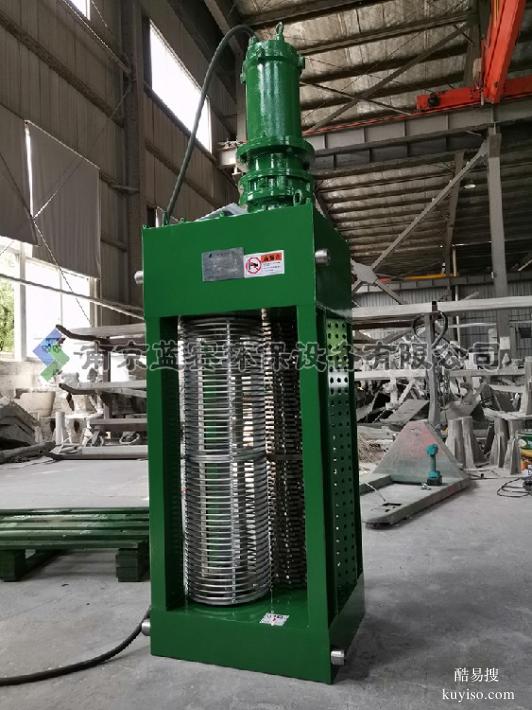

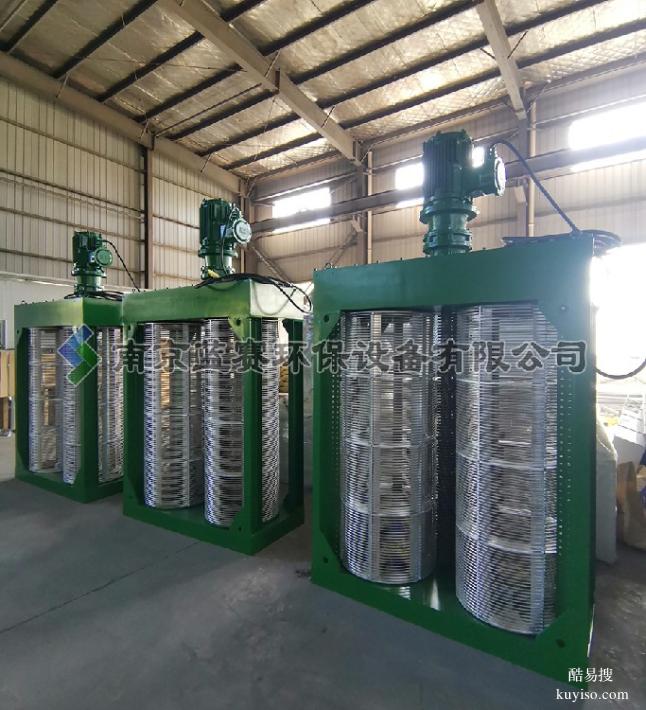

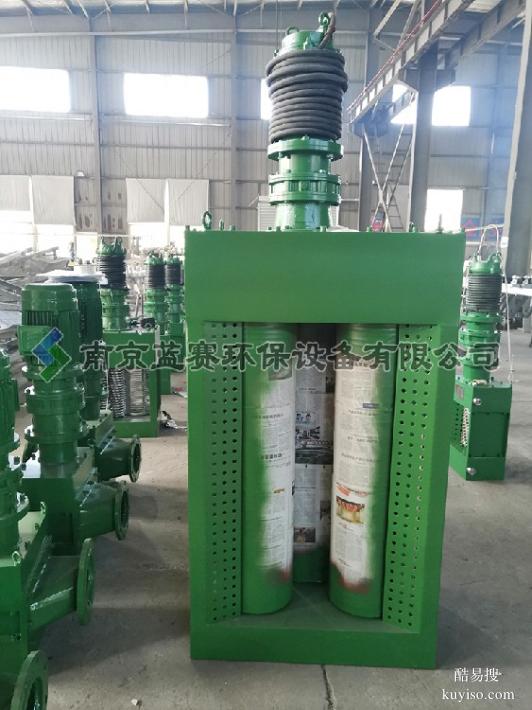

粉碎型格柵產品介紹
粉碎型格柵（Wastewater Grinder）是一種地埋式除污設備，主要應用于市政污水、水利及泵站系統。它能將污水中的木片、空瓶、布片、濕巾等雜物垃圾粉碎成6-12mm的細小顆粒，隨水流排出，從而保護下游水泵等設備正常運轉。
作為傳統回轉式機械格柵和人工格柵的升級替代品，它實現了全地埋、無人值守的自動化運行，顯著降低了建設成本和后期維護費用。
工作原理
攔截與引導：當含有固體顆粒的污水流經設備時，大于設定間隙（通常為6-20mm）的雜物被格柵（或轉鼓）截留。
粉碎與切割：被截留的雜物在旋轉耙齒或水流的引導下進入粉碎區。由兩臺電機分別驅動的兩根轉軸帶動刀片組相向、差速旋轉，產生強大的剪切和擠壓力，將雜物咬擠、切割成細小顆粒。
排出與輸送：粉碎后的細小顆粒（通常為6-10mm）可直接隨污水流走，通過水泵排出，無需人工打撈。
核心優勢
節省成本：設備整體緊湊，可全地埋安裝，無需建造泵房和操作間，大大減少了土建工程量。同時，無需配套螺旋輸送機、壓榨機等輔助設備，降低了初期投資和運行能耗。
自動化程度高：配備PLC智能控制系統，可實現自動啟停、過載保護、故障報警和遠程監控，真正實現無人值守，大幅降低人工巡檢和清污成本。
環境友好：全密封、地埋式結構有效抑制了臭氣和有毒有害氣體的擴散，減少了蚊蠅滋生，改善了泵站周邊的環境。
運行穩定，維護簡便：采用低轉速、大扭矩設計和高硬度合金鋼刀片，耐磨性強，使用壽命長。刀片采用模塊化設計，更換方便，無需大型起吊設備。
處理效率高：獨特的雙軸差速切割技術，能有效處理硬性（如木棍、塑料）和柔性（如布片、濕巾）等多種雜質，防止纏繞和堵塞。
結構組成
現代粉碎型格柵主要由四大核心單元構成：
| 組成部分 | 功能描述 |
| 驅動單元 | 采用雙軸獨立驅動，通常為IP68防護等級的潛水電機，可長期在水下或干濕交替環境中穩定運行。 |
| 粉碎切割單元 | 核心部分，由兩根相向旋轉的轉軸及交錯安裝的合金鋼刀片組成，通過剪切和撕裂作用粉碎雜物。 |
| 格柵渠體與框架 | 設備的支撐骨架和流體通道，引導水流和雜物流向切割區。根據設計可分為單轉鼓、雙轉鼓或無鼓式結構。 |
| 智能控制系統 | 以PLC控制柜為核心，負責設備的自動化運行、狀態監測、過載保護和故障報警。 |
應用領域

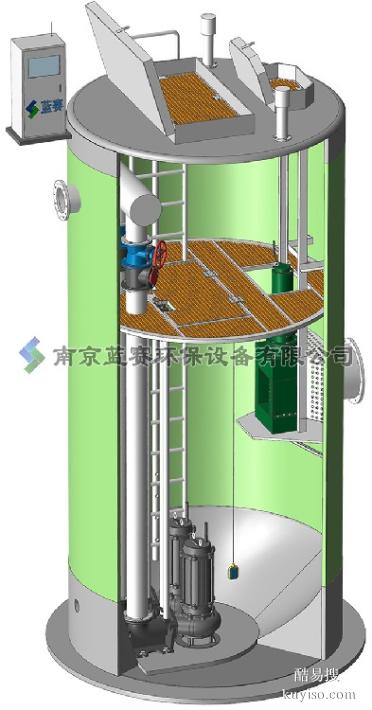

市政與工業泵站：污水泵站、雨水泵站、一體化預制泵站的進水口預處理。
污水處理廠：作為粗細格柵的替代產品，安裝在進水渠或處理流程前端。
水利與取水工程：用于原水取水口、引水渠入口，攔截雜物保護后續設備。
其他場景：下立交排水、建筑排水、污泥處理系統以及機場、監獄等特殊場所的污水處理。

管道式粉碎格柵，結構設計真是一絕
管道式粉碎格柵，一聽名字就知道是干啥的，就是專門對付污水里那些讓人頭疼的固體懸浮物，比如纖維、毛發、塑料、木片、果核等等。它的厲害之處，就在于能把這些東西瞬間粉碎成小于6-10mm的小顆粒，防止它們進入后續的管道、泵或處理單元造成堵塞。
它的結構設計非常緊湊，但功能卻很強大，主要體現在這幾個方面：
管道式集成設計
這是它最顯著的特征。整個粉碎單元，包括切割系統和驅動系統，都完全封裝在一個堅固的圓柱形或矩形截面的管道殼體內部。殼體兩端通常采用標準法蘭設計，可以直接串聯安裝在現有或新建的污水管道中，實現“管道到管道”的無縫連接。這種設計省去了傳統格柵所需的渠道、格柵井及配套的輸送壓實設備，極大節省了土建空間和成本。
雙軸切割系統
部件通常由兩根平行、相向旋轉的切割軸組成。軸上精密安裝有多組（數量根據處理能力而定）高強度、高硬度的合金鋼切割刀片（或齒形刀片）。這些刀片通常呈交錯排列或螺旋排列。兩軸上的刀片在旋轉時形成的剪切和撕裂作用，能將流經的固體雜物瞬間粉碎成細小的顆粒，確保其能順利通過后續管道系統。刀片設計注重耐磨、抗沖擊和自清潔性，減少纏繞風險。
強力驅動系統
通常采用大功率、高扭矩的電機（三相異步電機或液壓馬達）配合行星齒輪減速機或擺線針輪減速機。驅動系統通過聯軸器或齒輪箱直接驅動雙切割軸，提供穩定、強大的粉碎動力。驅動單元通常位于管道殼體外部，便于維護，并通過機械密封與濕區隔離，確保密封防水。
優化的水流通道與防纏繞設計
管道內腔設計光滑，水力條件良好，流體阻力小。切割刀片的設計和排列方式（如螺旋狀、特殊齒形）能有效引導水流和雜物進入切割區，并具有自清潔功能，減少纖維、毛發等柔性物質的纏繞和堆積。
堅固耐用的材質
主要結構部件（殼體、切割軸、刀片、格柵籃/過濾柵）通常采用高強度、耐腐蝕的不銹鋼（如304、316L）制造，確保在惡劣的污水環境中長期穩定運行，抵抗腐蝕和磨損。密封件選用耐腐蝕、耐磨損的橡膠或合成材料。

泵站里的粉碎格柵，原來是這么工作的
泵站里那個默默工作的粉碎格柵，其實是個隱藏的“安全衛士”。它就像一個自動化的“粉碎機”，把那些污水或雨水里夾帶的塑料袋、布料、木片、毛發、樹枝、塑料瓶、生活垃圾等固體雜物，直接在進水渠道前端就處理掉了。
它的厲害之處，就在于一個“原位粉碎”的過程，徹底改變了傳統格柵的“攔截-清撈-外運”模式。
整個過程可以拆解成幾個關鍵步驟：
