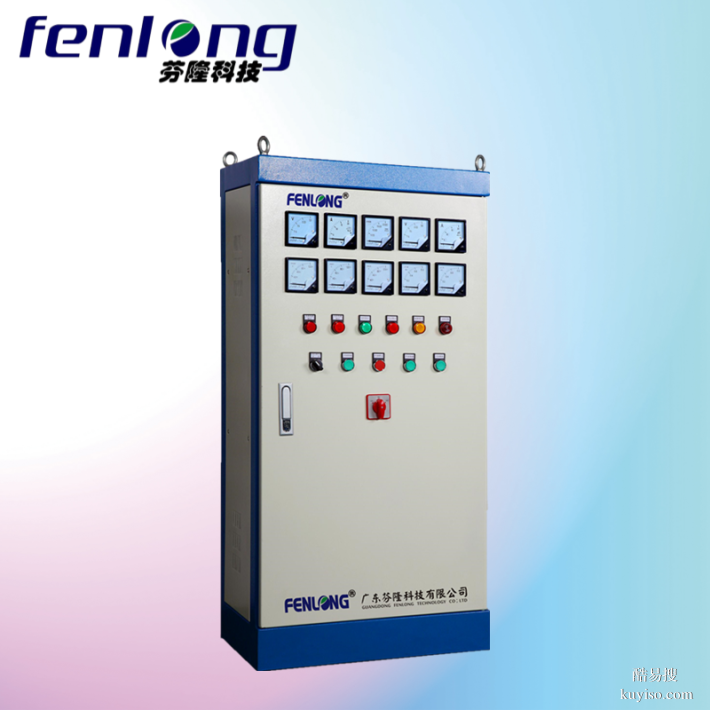

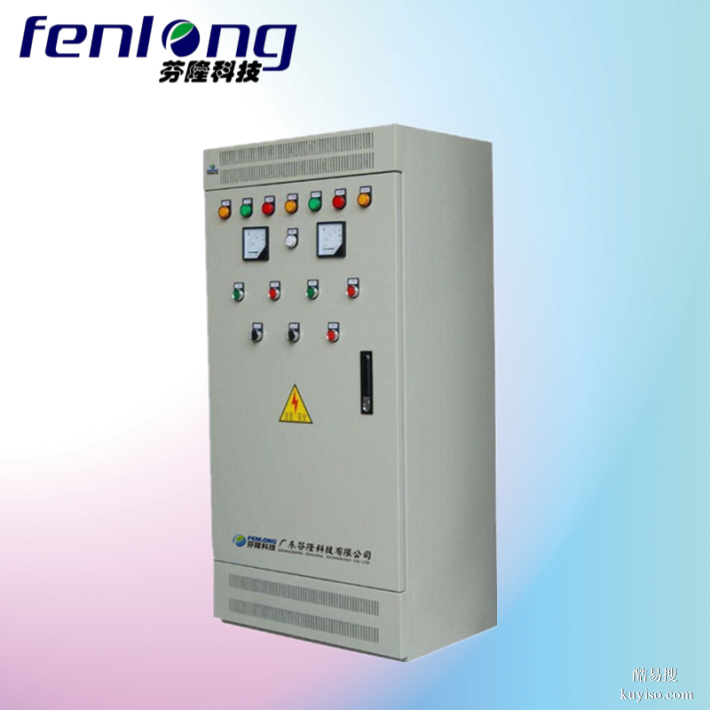

FENLONG芬隆-廣東榕城區來圖定制成套配電箱生產廠家

配電箱是接電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半金屬柜中或屏幅上，構成低壓配電裝置。正常運行時時可借助手動或自動開關接通或分斷電路。

故障或不正常運行時借助保護電器切斷電路或報警。借測量儀表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號常用于發、配、變電所中。

1、從總配電箱的分配電開關分別出黃綠、紅（A、B、C）三相線，淡藍色工作零線從工作零接線端引出，黃綠雙色PE保護零線從PE端子引出。（注意：總配電箱門與箱體必須采用編織軟銅線可靠連接保護接零，五線之間架設的安全距離）；

2、線路的黃、綠、紅三相線接入到二級分配電箱的總隔離開關上，淡藍色的N線接入到漏電保護器的N端子，通過漏保后接到工作零線子端子板；

3、黃綠雙色的PE線接入到保護零端子板PE板子；

4、從二分配電箱的總隔離開關引出三相線到漏電保護器；

5、從漏電保護器接線端引出相線到分路隔離開關；（注意：PE線不能進入漏電保護器，因為線路末端漏電保護器動作會使級漏電保護跳閘造成大范圍停電）；

家庭配電箱分金屬外殼和熟料外殼兩種，有明裝式和暗裝式兩類，其箱體必須完好無缺；家庭配電箱的箱體內接線匯流排應分別設立零線、相線、且良好絕緣。

家庭配電箱安裝要點是：1、家庭配電箱應安裝在干燥、通風部位、且無妨礙，方便使用；2、家庭配電箱不宜安裝過高，一般安裝標高為1.8米，以便操作；3、進配電箱的電管必須用鎖緊螺帽固定；4、若家庭配電箱需開孔、孔的邊緣須平滑，光潔；5、配電箱內的接線應規則、整齊、端子螺絲必須緊固；6、配電箱埋入墻體時應垂直、水平、邊緣留5-6毫米的縫隙；7、各回路進線必須有足夠長度、不得有接頭；8、安裝后標明各回路使用名稱；9、家庭配電箱安裝完成后須清理配電箱內的殘留物。

主要開關柜類型：
低壓開關柜有GGD、GCK、GCS、MNS、XLL2低壓配電箱和XGM低壓照明箱。
主要區別：
GGD是固定式，GCK、GCS、MNS是抽屜柜。GCK和GCS、MNS柜抽屜推進機構不同；
GCS和MNS柜最主要的區別是GCS柜只能做單面操作柜，柜深800mm，MNS柜可以做雙面操作柜，柜深1000mm。
優缺點：
抽出式柜（GCK、GCS、MNS）較省地方，維護方便，出線路多，但造價貴；
固定式柜（GGD）相對出線回路少，占地較大（如果地方小做不了固定柜的建議該做抽屜柜）。
