粉碎格柵便宜粉碎格柵尺寸

粉碎格柵是市政污水泵站、污水處理廠、河道渠道、工業園區、住宅小區污水預處理核心專用設備，主要安裝在進水渠道、集水井、泵站前端，集雜物攔截、剪切粉碎、自動防堵于一體。
設備采用雙軸相向旋轉刀組設計，利用高精度合金刀盤相互咬合，可高效粉碎污水中的塑料袋、編織袋、樹枝、秸稈、布條、水草、纖維雜物及各類懸浮固體垃圾，從源頭杜絕雜物纏繞潛污泵、堵塞管道、淤積池體，有效保護后續水泵、閥門及水處理工藝設備穩定運行。
機身整體采用不銹鋼 / 碳鋼防腐材質，耐污水腐蝕、抗磨損、使用壽命長；內置過載保護與自動反轉清堵系統，遇硬物卡滯自動反轉退料，無需人工干預，全自動 24 小時無人值守運行，大幅減少人工清撈、運維檢修成本。
機型涵蓋單軸、雙軸、立式、臥式、地埋式、渠道式、旁路式多種規格，結構緊湊、安裝占地小、適配性強，支持非標尺寸定制，廣泛適用于市政給排水、水利河道、工廠廢水、商業綜合體、農村污水治理等各類環保水處理工程。

粉碎格柵是一種用于污水處理和排水系統的固體物料處理設備，主要用于攔截并粉碎污水中的固體雜物，防止管道堵塞和保護下游設備。其工作原理是通過格柵攔截固體，再利用內置的切割機構將物料粉碎成細小顆粒，使其隨水流順利通過。

核心特點包括高效粉碎能力，能夠處理各種固體雜物如布料、塑料、木片等；結構緊湊，安裝方便，可集成于管道或渠道中；運行平穩，噪音低，維護簡單；采用高強度材料制造，耐腐蝕耐磨，使用壽命長。

適用于市政污水處理廠，工業廢水處理系統，泵站，以及商業和住宅建筑的排水系統。使用粉碎格柵可以有效減少后續處理設備的負擔，降低維護成本，確保排水系統的順暢運行。

在選型時需考慮處理流量、固體物料類型和尺寸，以及安裝環境。安裝前應檢查設備是否完好，安裝后需定期檢查刀具磨損情況并及時維護。操作時應遵循安全規范避免異物進入設備造成損壞。

一、工作原理
粉碎格柵采用雙軸相向同步旋轉剪切結構，利用兩組高精度交錯刀盤嚙合運轉，對污水中漂浮、懸浮及纏繞類雜物進行剪切、撕裂、粉碎處理；雜物經格柵截留后進入刀組咬合區域，通過機械強力破碎后隨水流通過，實現攔污 + 粉碎一體化預處理，從源頭保護后續水泵、管路及水處理設備不纏繞、不堵塞。
二、結構技術特點
刀軸與刀盤
采用高強度合金鋼 / 不銹鋼材質，經淬火調質耐磨處理，刀齒精密加工、咬合間隙均勻，自潔性強、不易掛料纏繞；雙軸驅動運轉平穩，剪切力矩大、破碎效率高。
驅動傳動系統
配置減速電機 + 減速機一體式驅動，傳動扭矩大、運行噪音低、過載能力強；采用密封式傳動結構，防水防潮，適應井下、污水渠潮濕惡劣工況。
自控保護系統
配備過載電流保護、卡阻自動反轉、延時復位控制系統；遇到硬物、大塊雜物卡滯時自動反轉退料、往復自清，無需人工現場清理，可 24 小時連續全自動運行。
機身材質與防腐
主體機架、過水部件采用304/316 不銹鋼或碳鋼防腐噴涂處理，耐酸堿、耐污水腐蝕、抗老化，適應市政污水、工業廢水、河道水體等復雜水質環境。
三、安裝與適配技術特性
設備可適配渠道式、井筒嵌入式、立式、臥式、旁路式多種安裝方式，結構緊湊、占地面積小，土建匹配簡單，新建工程及老舊泵站改造均可適配；整機模塊化設計，拆裝維護方便，后期保養換件簡單快捷。
四、適用技術工況
適用于市政污水泵站、污水處理廠進水泵房、河道水利渠道、工業園區廢水、住宅小區及村鎮污水預處理，對塑料袋、編織袋、布條、水草、樹枝、秸稈、纖維雜物等具備高效粉碎攔截能力，滿足污水預處理工藝技術要求。

粉碎格柵
粉碎格柵是一種用于污水處理前端的預處理設備，核心功能是將污水中的固體雜物（如樹枝、塑料、布料、生活垃圾等）粉碎成細小顆粒，使其可以隨污水一同進入后續處理工序，避免堵塞水泵、管道和后續處理設備。
核心工作原理
粉碎格柵主要由驅動系統、切割腔體、刀片組、格柵篩網和控制系統組成：
攔截過濾：污水流經格柵篩網，固體雜物被攔截在篩網一側
強制粉碎：驅動系統帶動刀片組高速旋轉，將進入切割腔體的雜物剪切、研磨成直徑通常在10-20mm的細小顆粒
隨流排出：粉碎后的小顆?？梢皂樌ㄟ^篩網，隨污水進入后續處理環節
主要優勢
替代傳統格柵+輸送機+壓榨機的復雜組合，減少設備占地面積和基建投資
全封閉結構，有效避免異味擴散和雜物外露，改善工作環境
降低人工維護成本，無需頻繁清理格柵渣，僅需定期檢查刀片磨損情況
適應復雜工況，可處理高濃度、高雜物含量的污水，不易堵塞
自動化程度高，可根據液位差或時間自動啟停，實現無人值守
常見應用場景
市政污水處理廠：作為進廠污水的第一道預處理工序
泵站提升系統：保護提升水泵免受雜物損壞
工業廢水處理：處理含有固體雜質的工業廢水
小區污水處理站：適合空間有限的小型處理設施
河道治理工程：處理截污納管后的河道污水
關鍵選型參數
處理流量：根據污水設計流量選擇對應規格
切割能力：刀片材質和結構決定可處理雜物的硬度和尺寸
安裝方式：分為渠道式、泵站式、潛水式等不同類型
防護等級：根據安裝環境選擇IP65或更高防護等級
控制系統：可選擇手動、自動或遠程控制模式

粉碎型格柵產品介紹
粉碎型格柵（Wastewater Grinder）是一種地埋式除污設備，主要應用于市政污水、水利及泵站系統。它能將污水中的木片、空瓶、布片、濕巾等雜物垃圾粉碎成6-12mm的細小顆粒，隨水流排出，從而保護下游水泵等設備正常運轉。
作為傳統回轉式機械格柵和人工格柵的升級替代品，它實現了全地埋、無人值守的自動化運行，顯著降低了建設成本和后期維護費用。
工作原理
攔截與引導：當含有固體顆粒的污水流經設備時，大于設定間隙（通常為6-20mm）的雜物被格柵（或轉鼓）截留。
粉碎與切割：被截留的雜物在旋轉耙齒或水流的引導下進入粉碎區。由兩臺電機分別驅動的兩根轉軸帶動刀片組相向、差速旋轉，產生強大的剪切和擠壓力，將雜物咬擠、切割成細小顆粒。
排出與輸送：粉碎后的細小顆粒（通常為6-10mm）可直接隨污水流走，通過水泵排出，無需人工打撈。
核心優勢
節省成本：設備整體緊湊，可全地埋安裝，無需建造泵房和操作間，大大減少了土建工程量。同時，無需配套螺旋輸送機、壓榨機等輔助設備，降低了初期投資和運行能耗。
自動化程度高：配備PLC智能控制系統，可實現自動啟停、過載保護、故障報警和遠程監控，真正實現無人值守，大幅降低人工巡檢和清污成本。
環境友好：全密封、地埋式結構有效抑制了臭氣和有毒有害氣體的擴散，減少了蚊蠅滋生，改善了泵站周邊的環境。
運行穩定，維護簡便：采用低轉速、大扭矩設計和高硬度合金鋼刀片，耐磨性強，使用壽命長。刀片采用模塊化設計，更換方便，無需大型起吊設備。
處理效率高：獨特的雙軸差速切割技術，能有效處理硬性（如木棍、塑料）和柔性（如布片、濕巾）等多種雜質，防止纏繞和堵塞。
結構組成
現代粉碎型格柵主要由四大核心單元構成：
| 組成部分 | 功能描述 |
| 驅動單元 | 采用雙軸獨立驅動，通常為IP68防護等級的潛水電機，可長期在水下或干濕交替環境中穩定運行。 |
| 粉碎切割單元 | 核心部分，由兩根相向旋轉的轉軸及交錯安裝的合金鋼刀片組成，通過剪切和撕裂作用粉碎雜物。 |

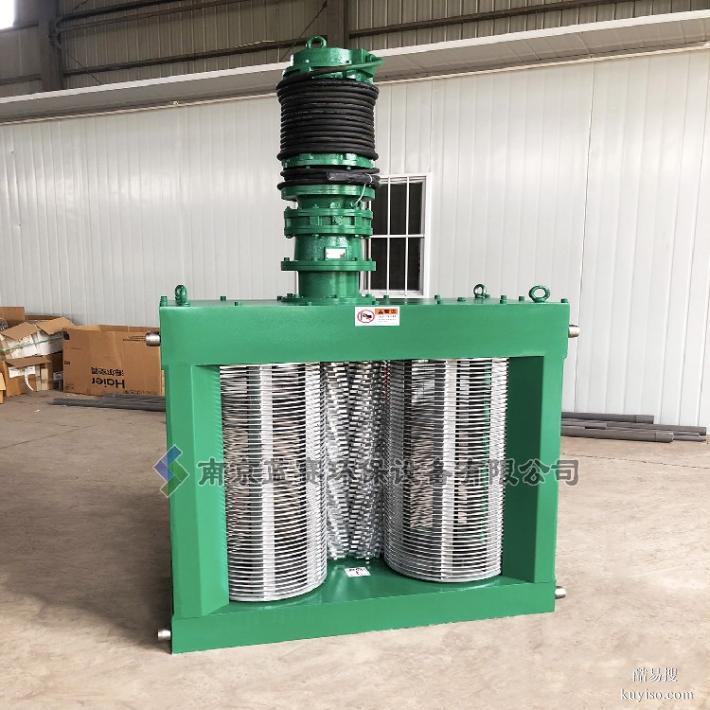

| 格柵渠體與框架 | 設備的支撐骨架和流體通道，引導水流和雜物流向切割區。根據設計可分為單轉鼓、雙轉鼓或無鼓式結構。 |
| 智能控制系統 | 以PLC控制柜為核心，負責設備的自動化運行、狀態監測、過載保護和故障報警。 |
應用領域
市政與工業泵站：污水泵站、雨水泵站、一體化預制泵站的進水口預處理。
污水處理廠：作為粗細格柵的替代產品，安裝在進水渠或處理流程前端。
水利與取水工程：用于原水取水口、引水渠入口，攔截雜物保護后續設備。
其他場景：下立交排水、建筑排水、污泥處理系統以及機場、監獄等特殊場所的污水處理。

粉碎型格柵的定義與工作原理
粉碎型格柵是一種自動除污設備，主要用于泵站系統，能夠?qū)⑽鬯械墓腆w物質（如木片、空瓶、布片等）粉碎成6-12mm的小顆粒，隨污水進入后續處理工序。其核心工作原理是通過驅動部件帶動主動軸和從動軸上的銑刀逆向旋轉，將固體物咬擠破碎。
與傳統格柵的對比
粉碎型格柵與傳統機械格柵在多個方面存在顯著差異：
處理方式：傳統格柵攔截固體顆粒后需人工或機械打撈，而粉碎型格柵直接粉碎，無需清理柵渣。
占地面積：粉碎型格柵占地少、土建量小，節省土建開支；傳統格柵空間需求大，需建造泵房。
自動化程度：粉碎型格柵全自動化、全地埋式智能運行，傳統格柵自動化程度低，需人工管理。
環境影響：粉碎型格柵避免臭氣外泄和二次污染，傳統格柵易造成周圍環境二次污染。
核心結構與技術特點
粉碎型格柵的關鍵部件和技術特點包括：
核心部件：刀片（影響處理效果和使用壽命）和電機（需干濕兩用，防水處理得當）。
技術優勢：雙軸設計適應更多種類固體顆粒；鍍鈦刀片耐磨，使用壽命延長2-3倍；溢流格柵增加流量，減少水頭損失。
控制系統：配置PLC控制柜，可實現遠程自動化控制，帶電機漏水、過載、過熱等保護。
應用領域與優勢
粉碎型格柵廣泛應用于以下場景：
一體化預制泵站：保護潛水泵站高效、可靠運行。
污水處理廠：粉碎并傳送垃圾至收集裝置，定期運輸。
智能雨污分（截）流井：防止大粒徑垃圾引發管道堵塞。
其優勢包括：節省土建成本、改善環境、安裝維護簡單、實現全封閉設計。
總結
粉碎型格柵作為一種新型除污設備，通過粉碎固體物質的方式，有效解決了傳統格柵的諸多弊端，特別適合現代泵站和污水處理系統的需求。其自動化、環保、高效的特點，使其成為傳統格柵的理想替代產品。

污水處理場里的機械格柵和粉碎格柵，原來區別這么大
污水廠里，機械格柵和粉碎格柵是預處理環節里的大功臣，但它們的工作方式卻大不相同。
它們倆到底有什么區別？
簡單說，機械格柵是“攔截者”，而粉碎格柵是“破碎者”。
機械格柵的使命就是物理攔截污水里那些尺寸較大的懸浮或漂浮固體雜質。當污水流經它那些數毫米到數十毫米的柵條時，樹枝、塑料、織物、廚余殘?jiān)入s物就會被有效截留。然后，通過旋轉齒耙、移動抓斗或回轉鏈條等機械裝置，這些“柵渣”會被自動提升到收集槽里，最后再外運處理。
它的價值在于：
- 保護后續設備：有效防止水泵堵塞、管道淤積，還能避免像曝氣器、膜組件這類精密設備被磨損或堵塞。
- 提升處理效率：去除大顆粒雜質，能顯著改善后續沉淀、生物處理等單元的水力條件和處理效果。
- 保障運行穩定：自動化運行減少了人工清撈的強度，也降低了突發故障的風險。
而粉碎格柵則代表了更先進的“原位破碎、無渣外運”理念。它集攔截與粉碎功能于一體：污水中的固體雜物同樣被旋轉格柵截留，但關鍵區別在于，這些雜物立即被內置的高速旋轉切割刀片或研磨盤粉碎成細小顆粒（通常直徑小于6-10mm）。粉碎后的顆粒隨水流進入后續處理設施，無需額外清運柵渣。
它的優勢在于：
- 消除柵渣處理：省去了收集、運輸、處置柵渣的環節和成本，尤其適合空間受限（如地下泵站）、環境要求高或人力短缺的場合。
- 流程高度集成化：攔截、粉碎、排放一體化完成，工藝流程更簡潔，維護點更少。
- 提升泵站安全性：粉碎后的細小顆粒極大降低了堵塞水泵和纏繞葉輪的風險。
選型參考
特性 | 機械格柵 | 粉碎格柵
功能 | 攔截、清除柵渣 | 攔截、粉碎雜物（無柵渣）
產物處理 | 產生柵渣需外運處置 | 無柵渣，碎屑進入后續流程
適用場景 | 各類污水廠/泵站，尤其柵渣有利用價值時 | 空間受限站（地下泵站）、環境敏感區、減少外運需求場景
維護重點 | 清渣機構、輸送設備 | 切割刀片或研磨盤

一、產品概述
粉碎型格柵（英文名：Wastewater Grinder）是一種地埋式除污設備，主要應用于市政污水、水利工程及泵站系統，尤其與地埋式一體化預制泵站搭配使用。它能將污水管網中的木片、空瓶、布片、濕巾、塑料袋等雜物垃圾粉碎成6～12mm的細小顆粒，隨污水一起進入后續處理環節，從根本上解決了傳統格柵需人工清渣、臭氣外泄、二次污染等痛點，是傳統回轉式機械格柵的理想替代產品。
二、核心結構組成
粉碎型格柵主要由四大核心部分組成：
組成部分 功能說明
驅動單元 采用水陸兩棲電機（IP67/IP68防護等級），根據渠道寬度及處理量可選雙電機或三電機配置，支持干濕兩用
粉碎切割單元 兩根水平安裝、相向旋轉的轉軸，交錯安裝多齒合金鋼/鈦合金刀片，通過差速運轉實現咬擠、剪切、撕裂
格柵渠體與安裝框架 包含轉鼓（單轉鼓/雙轉鼓/無鼓式）及旋轉耙齒，引導水流并截留大顆粒垃圾送入切割區；轉鼓間隙約20mm
智能控制系統 PLC控制柜為核心，具備自動啟停、過載保護、故障報警、運行數據監測及遠程通訊功能
關鍵材質：刀片采用高強度合金鋼（4130）或鈦合金，經真空熱處理，硬度≥50HRC；主軸選用4140六角合金鋼；外殼基座選用球墨鑄鐵（QT400-18）。
三、工作原理
雙軸差速運轉：主動軸與從動軸轉速不同（≤85rpm），增強撕扯效果，降低能耗
過載保護：過載時自動反轉卸荷，40秒內反復過載3次以上自動停機報警
自凈防纏繞：刀片特殊螺旋結構設計，具備自凈能力，不存在纏繞和雜物堆積
四、產品分類
按結構形態分：
類型 特點 適用場景
無鼓式（WFS系列） 無外置轉鼓，結構緊湊，雜物直接進入切割區 空間受限管道、小流量渠道
單轉鼓式（FS系列） 功能性與維修費用平衡，流量可達2475m3/h 中等流量渠道
雙轉鼓式（FS系列） 過水流量更大，最高可達11000m3/h 大流量寬幅面水渠
按安裝形式分：
渠道式：安裝在混凝土水渠中
管道式：直接嵌入現有污水管道
掛壁式/臥式：適用于特殊安裝環境

破碎機注意事項：
1、破碎機正常運轉后，方可投料生產。
2、待碎物料應均勻地加入破碎機腔內，應避免側向加料或堆滿加料，以免單邊過載或承受過載。
3、正常工作時，軸承的溫升不應該超過30℃，較高溫度不得超過70℃。超過上述溫度時，應立即停車，查明原因并加以排除。
4、停車前，應先停止加料，待破碎腔內物料排出后，方可關閉電源。
5、破碎時，如因破碎腔內物料阻塞而造成停車，應立即關閉電源停止運行，將破碎腔內物料清理干凈后，方可再行起動。
6、顎板一端磨損后，可調頭使用。
7、破碎機使用一段時間后，應將緊定襯套松動而損傷機器。
